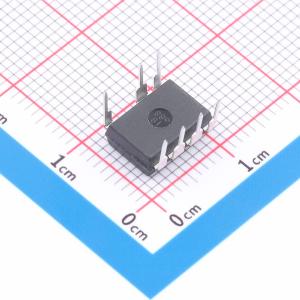

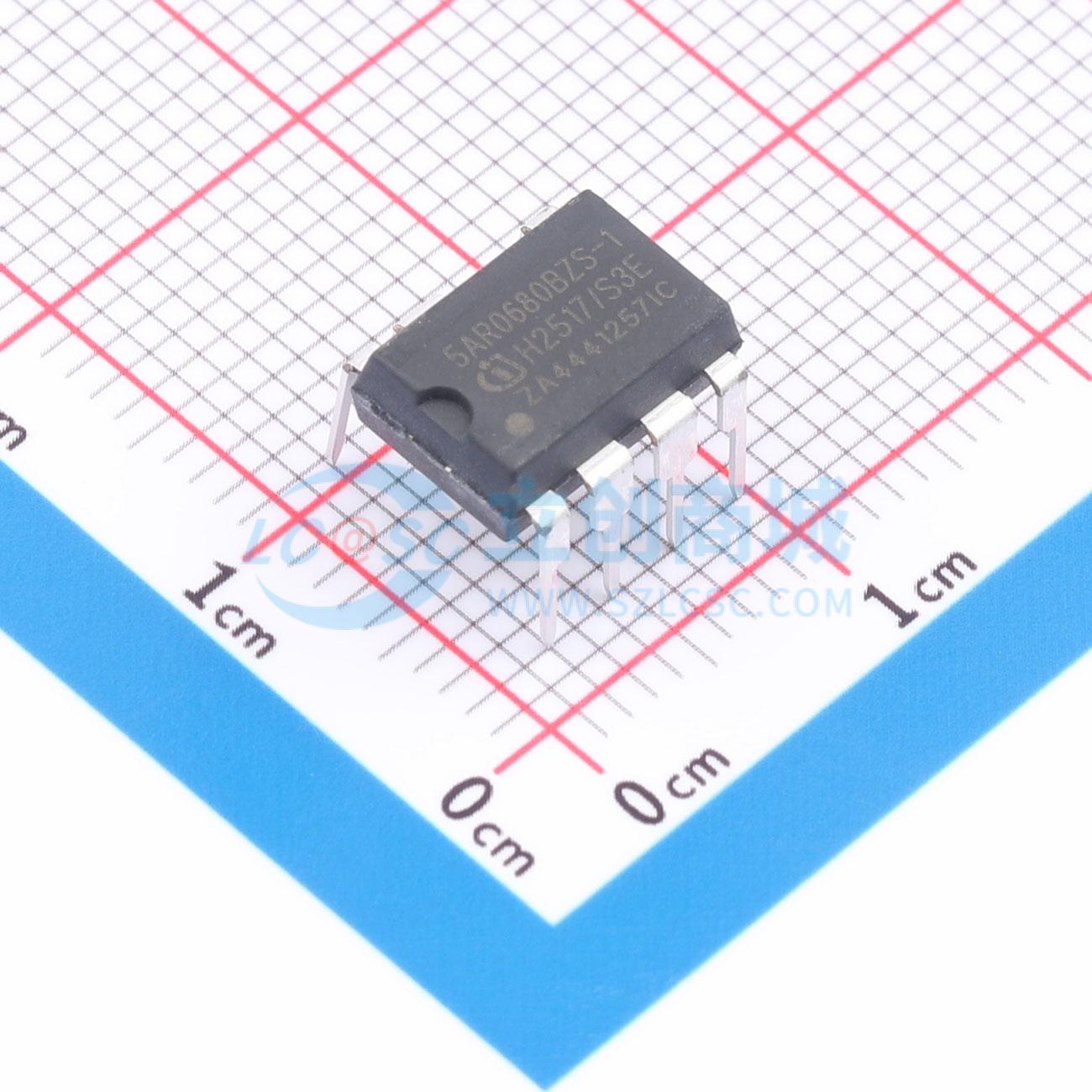

ICE5AR0680BZS1XKLA1

800V 10V~32V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: ICE5AR0680BZS1XKLA1
商品编号: C42668049
商品封装: PG-DIP-7
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	晶体管耐压	800V
	拓扑结构	反激式；降压式
	功能特性	欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

ICE5xRxxxxBZx-1是CoolSET™第五代固定频率Plus系列集成电源IC，专为采用级联配置的离线开关模式电源而优化。该CoolSET™封装内部包含两颗独立的芯片：一颗是控制器芯片，另一颗是700 V/800 V/950 V CoolMOS™芯片。级联配置有助于实现快速启动。频率降低结合软栅极驱动和频率抖动操作可降低电磁干扰并提高效率。可选的进入和退出待机功耗的主动突发模式提供了灵活性，并在待机模式下实现了超低功耗和可控的小输出电压纹波。该产品具有较宽的IC电源工作范围（10.0 ~ 32.0 V）和更低的功耗。众多的保护功能可在故障情况下为电源系统提供支持。所有这些使得CoolSET™第五代固定频率Plus系列成为市场上出色的集成电源级固定频率反激和降压变换器。

商品特性

集成700 V/800 V/950 V雪崩鲁棒性CoolMOS™
具有可选的进入和退出待机功耗的主动突发模式，可实现低于100 mW的最低待机功耗
频率降低以提升整体系统效率
通过级联配置实现快速启动
频率抖动和软栅极驱动以降低电磁干扰
集成误差放大器，支持非隔离反激和降压拓扑中的直接反馈
提高的引脚电压额定值，便于系统设计
全面的保护功能，且大多数保护为自动重启模式
无铅引线电镀、无卤素模塑化合物，符合RoHS标准

应用领域

家电/白色家电、电视、个人电脑及服务器、智能电表的辅助电源
蓝光播放器、机顶盒及液晶/发光二极管显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~32V
	开关频率	100kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	75%
