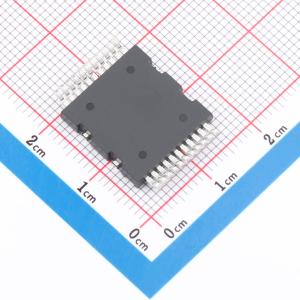

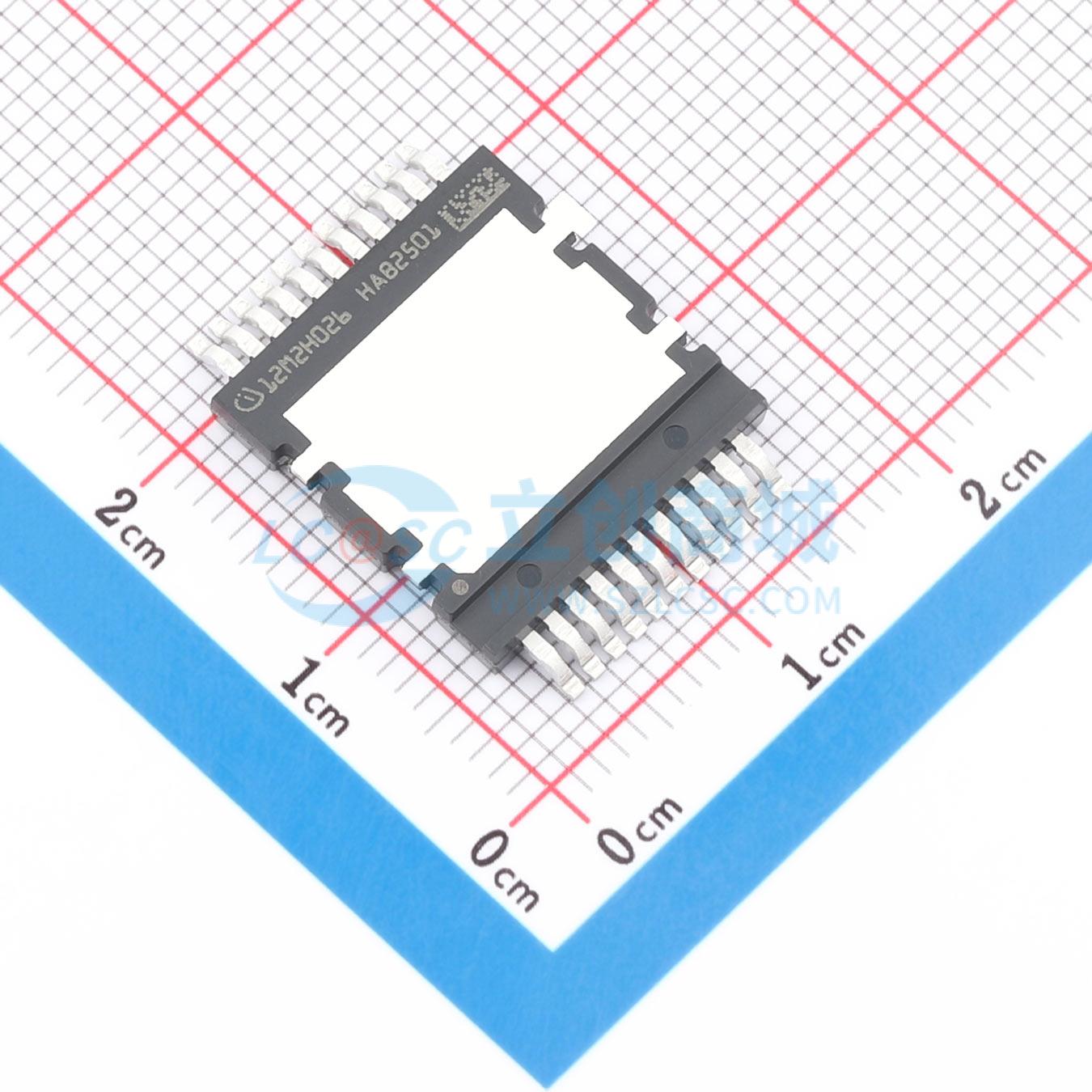

温馨提醒：图片仅供参考，商品以实物为准
IMCQ120R026M2HXTMA1
CoolSiC SiC MOSFET G2 Q-DPAK顶部冷却
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMCQ120R026M2HXTMA1
- 商品编号
- C42670705
- 商品封装
- PG-HDSOP-22-U03
- 包装方式
- 编带
- 商品毛重
- 2.877778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 82A | |
| 耗散功率(Pd) | 405W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5.1V | |
| 栅极电荷量(Qg) | 63.4nC | |
| 输入电容(Ciss) | 2.54nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 85pF | |
| 导通电阻(RDS(on)) | 25.4mΩ |
商品特性
- V_DSS = 1200 V，T_vj = 25℃
- I_DDC = 58 A，T_C = 100℃
- R_DS(on) = 25.4 mΩ，V_GS = 18 V，T_vj = 25℃
- 极低的开关损耗
- 过载工作温度可达 T_vj = 200℃
- 短路耐受时间 2 μs
- 基准栅极阈值电压，V_GS(th) = 4.2 V
- 抗寄生导通能力强，可施加 0 V 关断栅极电压
- 体二极管具有强健的硬换流能力
- 采用 .XT 互连技术，实现一流的散热性能
- 可在指定网址找到合适的英飞凌栅极驱动器
应用领域
- 固态断路器 / 固态继电器
- 电动汽车充电
- 在线式不间断电源 / 工业用不间断电源
- 组串式逆变器
- 通用驱动器
- 协作式自动车辆
- 伺服驱动器
