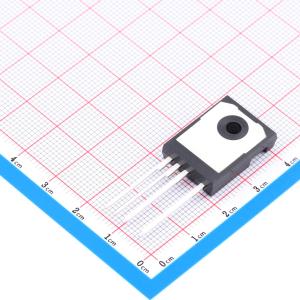

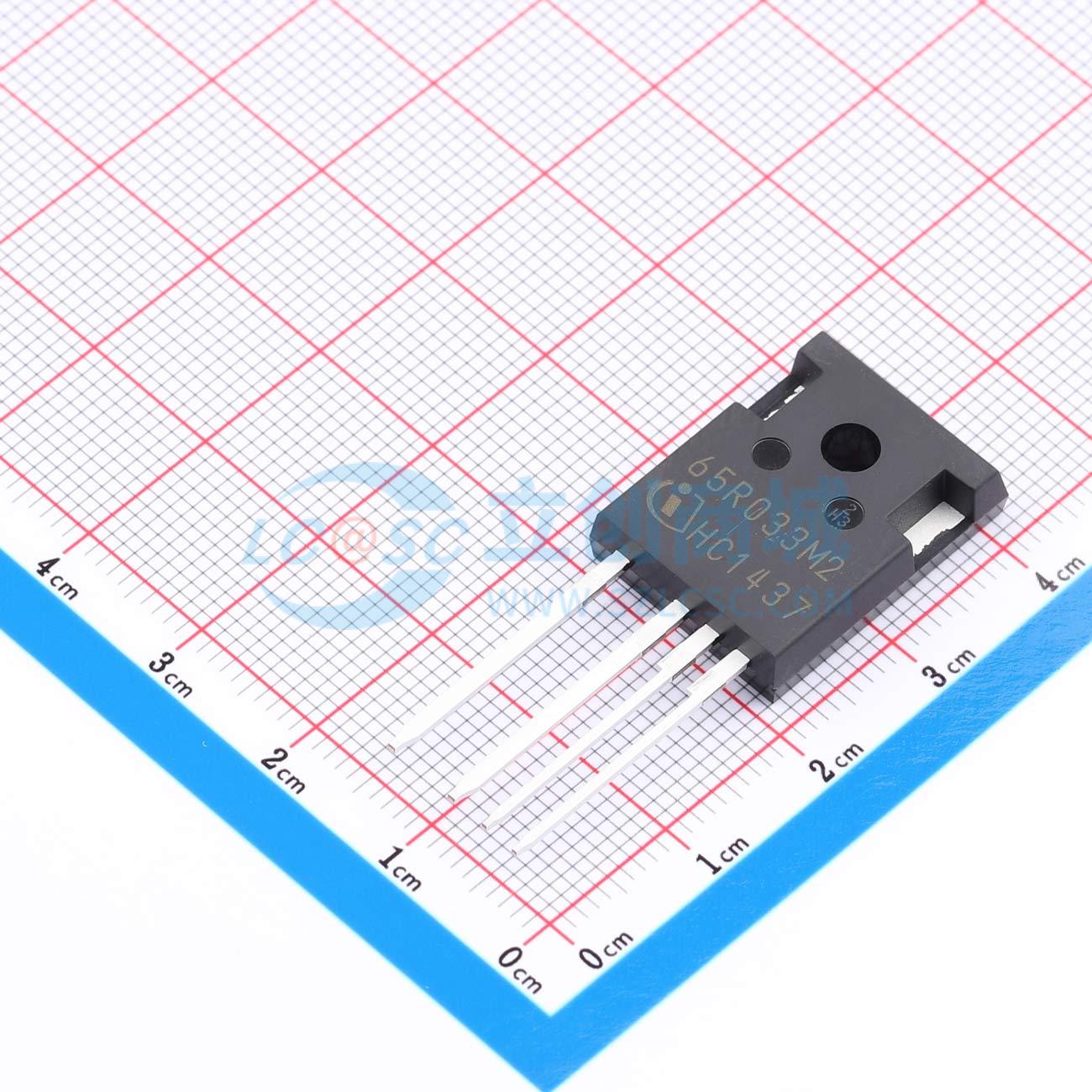

温馨提醒：图片仅供参考，商品以实物为准
IMZA65R033M2HXKSA1
基于第二代碳化硅沟槽技术的SiC MOSFET，具有超低开关损耗和鲁棒性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMZA65R033M2HXKSA1
- 商品编号
- C42670755
- 商品封装
- TO-247-4
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | 半桥 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 53A | |
| 耗散功率(Pd) | 194W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5.6V | |
| 栅极电荷量(Qg) | 34nC | |
| 输入电容(Ciss) | 1.214nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 117pF | |
| 导通电阻(RDS(on)) | 41mΩ |
商品特性
- 超低开关损耗
- 基准栅极阈值电压，VGS(th) = 4.5V
- 即使在0V关断栅极电压下也能稳健抵抗寄生导通
- 灵活的驱动电压，兼容双极性驱动方案
- 在硬换向事件下具有稳健的体二极管操作
- 采用.XT互连技术，实现一流的散热性能
应用领域
- SMPS
- 太阳能光伏逆变器
- 储能和电池化成
- UPS
- 电动汽车充电基础设施
- 电机驱动
