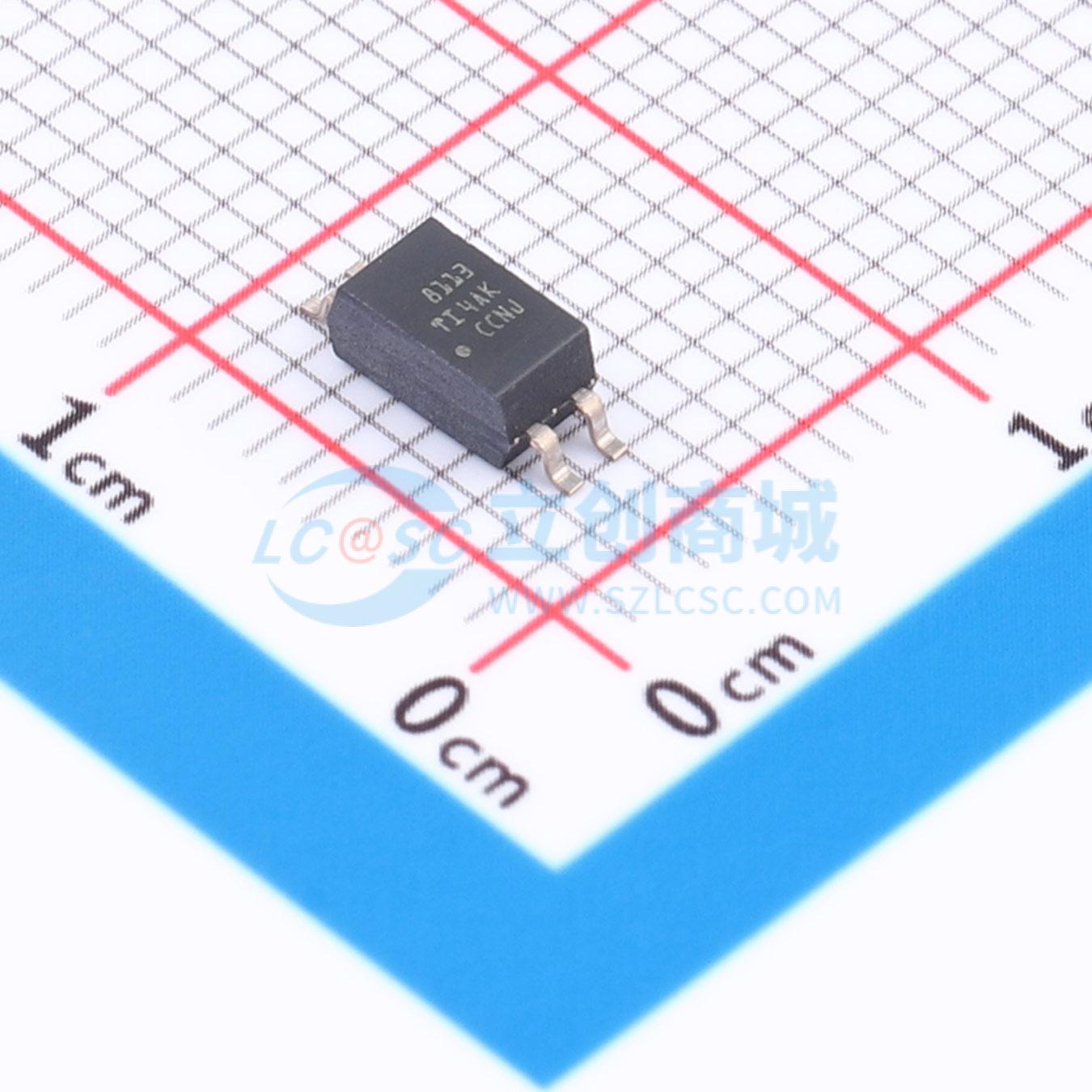

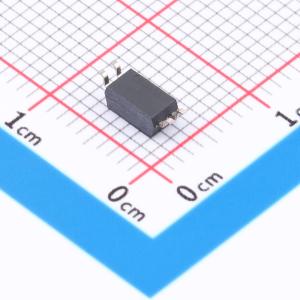

温馨提醒：图片仅供参考，商品以实物为准

ISOM8113DFHRQ1

具有 375% 至 560% CTR 的汽车级、直流输入、晶体管输出、单通道光耦仿真器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISOM811x-Q1 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。与光耦合器相比，ISOM811x-Q1 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。
品牌名称: TI(德州仪器)
商品型号: ISOM8113DFHRQ1
商品编号: C42673657
商品封装: SOIC-4
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@20mA,1mA
	上升时间(tr)	2.5us
	下降时间	7.5us
	工作温度	-40℃~+125℃
	电流传输比(CTR)最小值	375%
	电流传输比(CTR)最大值/饱和值	560%
	正向电流(If)	20mA

商品概述

ISOM811x-Q1 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。与光耦合器相比，ISOM811x-Q1 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。

商品特性

业界通用光晶体管光耦合器的封装兼容、引脚对引脚升级版
具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 125°C 环境工作温度范围
- 单通道 LED 仿真器输入
- lF = 5mA、VCE = 5V 时的电流传输比 (CTR)：
  - ISOM8110-Q1、ISOM8115-Q1：100% 至 155%
  - ISOM8111-Q1、ISOM8116-Q1：150% 至 230%
  - ISOM8112-Q1、ISOM8117-Q1：255% 至 380%
  - ISOM8113-Q1、ISOM8118-Q1：375% 至 560%
- 高集电极 - 发射极电压：VCE（最大值） = 80V
- 稳健 SiO₂ 隔离栅
  - 隔离等级：高达 5000VRMS
  - 工作电压：高达 750VRMS/1061VPK
  - 浪涌能力：高达 10kVPK
- 响应时间：VCE = 10V、lC = 2mA、RL = 100Ω 时为 3μs（典型值）
- 功能安全型
- 可提供用于功能安全系统设计的文档：ISOM811x-Q1
- 安全相关认证（计划）
  - 符合由 VDE 按 DIN EN IEC 60747-17 (VDE0884-17) 标准进行的认证
  - UL 1577 认证，3750VRMS 和 5000VRMS 隔离
  - IEC 62368-1、IEC 61010-1 认证
  - CQC GB 4943.1 认证
- 采用引脚间距为 2.54mm 和 1.27mm 的小型 SOIC-4 封装，支持 3750VRMS 和 5000VRMS 隔离额定值以及直流 (ISOM811[0 - 3]-Q1) 和双向直流 (ISOM811[5 - 8]-Q1) 输入选项

应用领域

开关电源
HEV/EV OBC 和直流/直流转换器
高级驾驶辅助系统 (ADAS)
车身电子装置与照明
信息娱乐系统与仪表组
混合动力汽车/电动汽车电池管理系统 (BMS)

优惠活动

9.9折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.2V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	7V
	负载电压	80V
