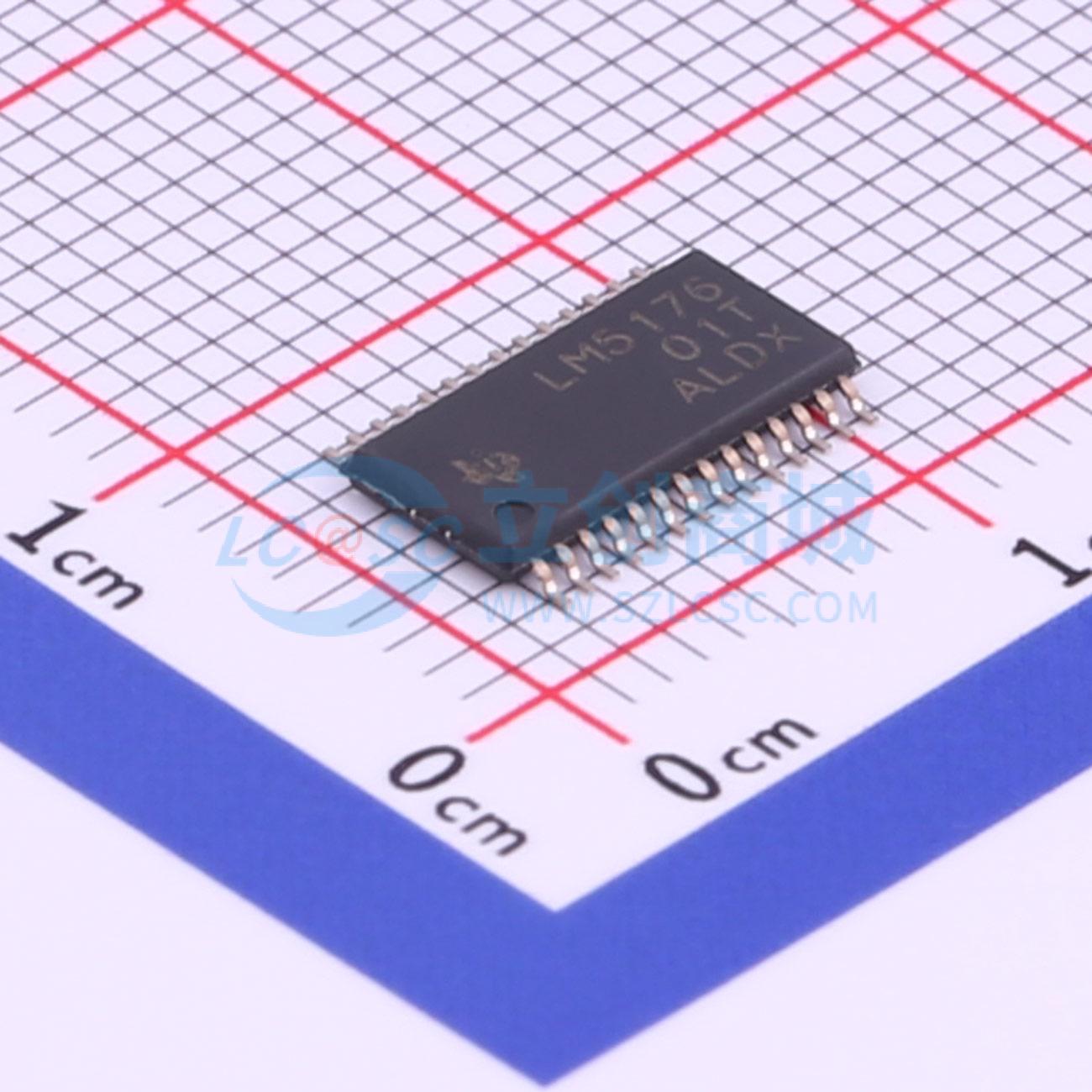

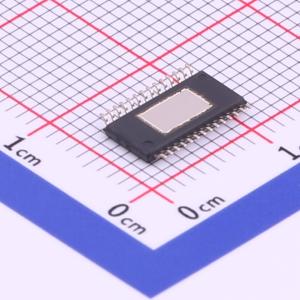

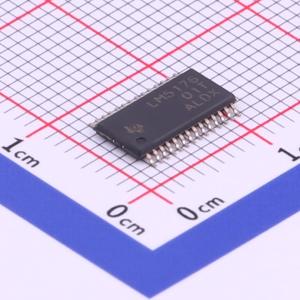

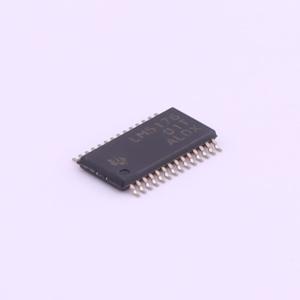

LM5176PWPR
四开关同步升降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5176是一款宽输入电压范围的四开关同步升降压控制器,能够在输入电压高于、低于或等于输出电压的情况下调节输出电压。该控制器采用峰值电流模式控制,支持可调开关频率,集成四个N通道MOSFET驱动器,并提供多种保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5176PWPR
- 商品编号
- C442493
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.2V~55V | |
| 输出电压 | 800mV~55V | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
用于升压/降压 DC/DC 转换的单电感升降压控制器 宽输入电压（VIN）范围：4.2 V（带偏置时为 2.5 V）至 55 V（最大 60 V） 灵活的输出电压（VOUT）范围：0.8 V 至 55 V 输出电压短路保护 高效的升降压转换 可调开关频率 可选的频率同步和抖动功能 集成 2 A MOSFET 栅极驱动器 逐周期电流限制和可选的打嗝模式 可选的输入或输出平均电流限制 可编程输入欠压锁定（UVLO）和软启动功能 电源正常指示和输出过压保护 提供 HTSSOP - 28 和 QFN - 28 封装 可使用 WEBENCH 电源设计器基于 LM5176 进行定制设计
商品特性
- 用于升压/降压 DC/DC 转换的单电感升降压控制器
- 宽输入电压（VIN）范围：4.2 V（带偏置时为 2.5 V）至 55 V（最大 60 V）
- 灵活的输出电压（VOUT）范围：0.8 V 至 55 V
- 输出电压短路保护
- 高效的升降压转换
- 可调开关频率
- 可选的频率同步和抖动功能
- 集成 2 A MOSFET 栅极驱动器
- 逐周期电流限制和可选的打嗝模式
- 可选的输入或输出平均电流限制
- 可编程输入欠压锁定（UVLO）和软启动功能
- 电源正常指示和输出过压保护
- 提供 HTSSOP - 28 和 QFN - 28 封装
- 可使用 WEBENCH 电源设计器基于 LM5176 进行定制设计
应用领域
- 工业 PC 电源
- USB 电源传输
- 电池供电系统
- LED 照明
