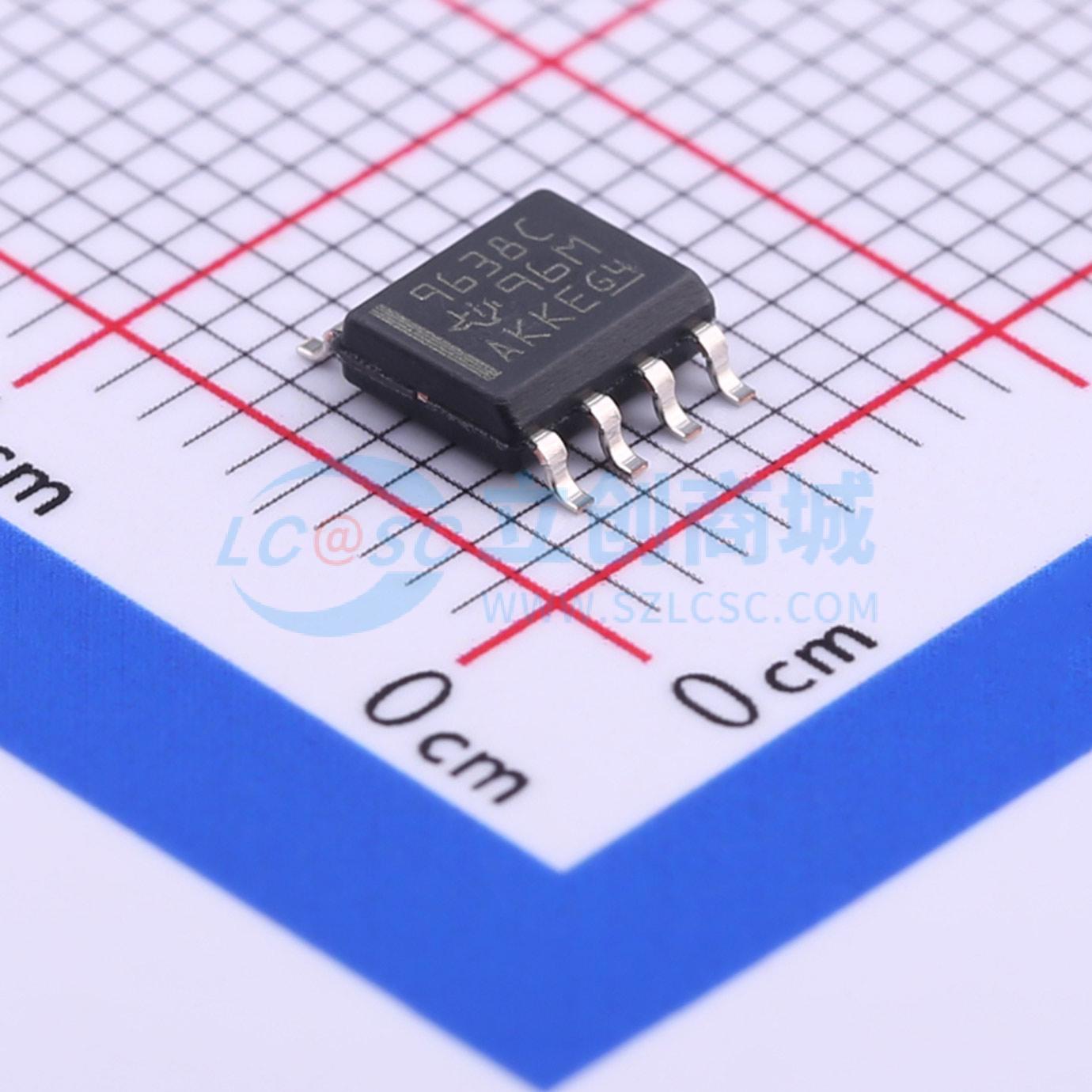

温馨提醒：图片仅供参考，商品以实物为准
UA9638CDR
双高速差分线驱动器
- 描述
- uA9638C 是一种双高速差分线驱动器，设计符合 ANSI 标准 EIA/TIA-422-B。输入兼容 TTL 和 CMOS，并具有输入钳位二极管。该设备由单个 5V 电源供电，并采用 8 引脚封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- UA9638CDR
- 商品编号
- C435812
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 2 | |
| 接收器数 | 0 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 15Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | - | |
| 静电保护 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 45mA | |
| 通讯模式 | - | |
| 功能特性 | 过流保护 |
商品概述
uA9638C是一款双路高速差分线路驱动器，设计符合ANSI标准EIA/TIA - 422 - B。输入与TTL和CMOS兼容，并带有输入钳位二极管。采用肖特基二极管钳位晶体管，以最小化传播延迟时间。该器件采用单一5V电源供电，采用8引脚封装。 uA9638可提供高速驱动低阻抗负载所需的电流。通常与双绞线电缆和差分接收器配合使用，在设计合理的系统中，基带数据传输速率可达15 Mbps以上。uA9637A双路线路接收器通常用作接收器。若需要在相同引脚配置下实现更快的开关速度，请参考SN75ALS191。 uA9638C的工作温度范围为0℃至70℃。
商品特性
- 与TTL和CMOS输入兼容
- 输出短路保护
- 可与国半（National Semiconductor）的DS9638互换
