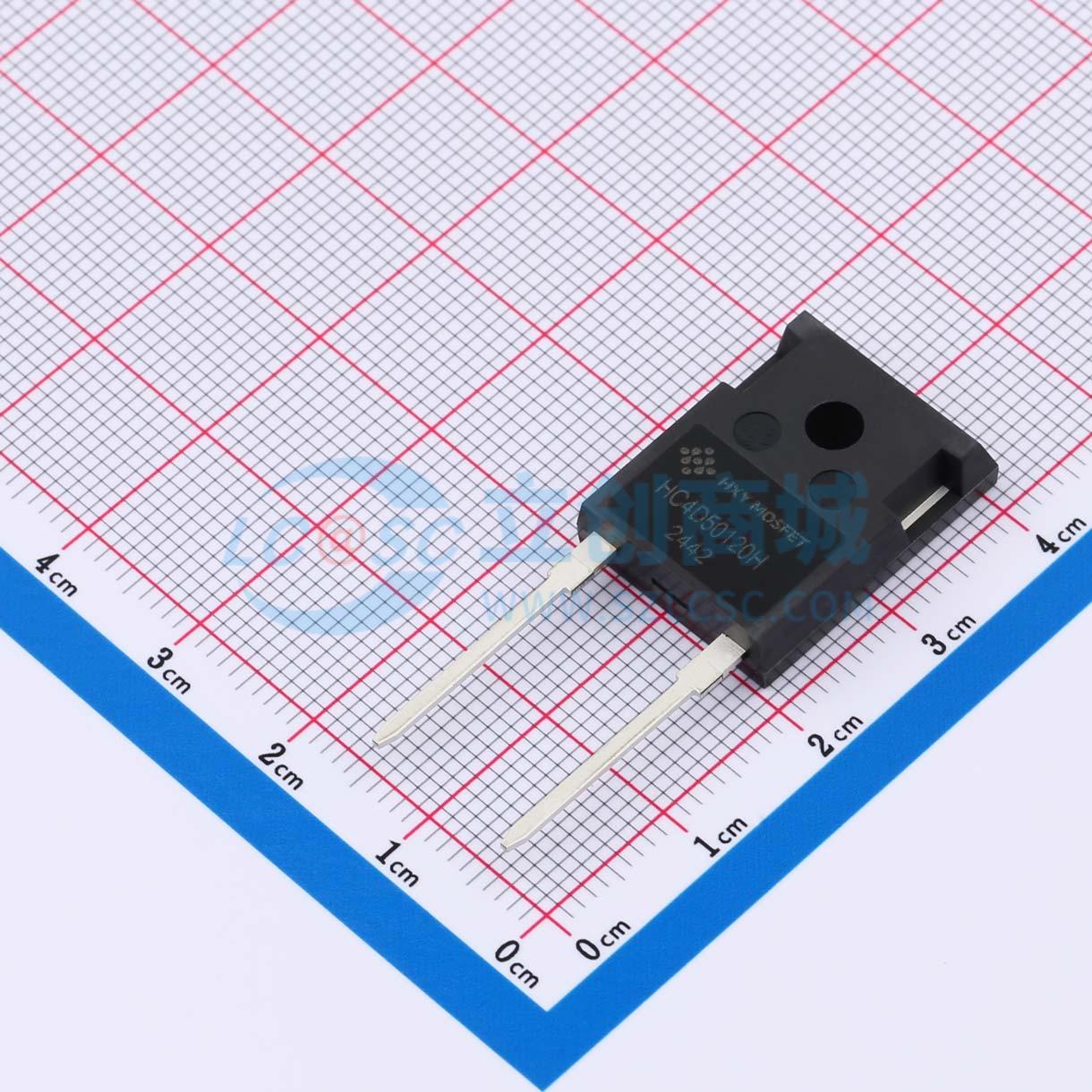

温馨提醒：图片仅供参考，商品以实物为准

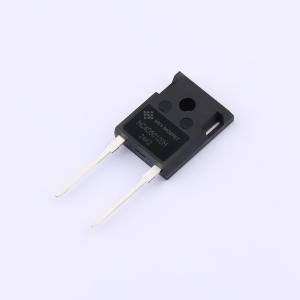

HC4D50120H
碳化硅肖特基二极管，适用于高频应用，具有低导通损耗和低开关损耗及高鲁棒性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该款碳化硅二极管具备50A的额定电流（IF），可承受最高1200伏特的反向电压（VR），适用于要求严苛的高功率密度转换场合。其正向电压（VF）仅为1.4伏特，有效降低了导通时的功耗，提升了整体效率。利用碳化硅出色的电气特性，该二极管能够在极端环境下保持可靠的操作性能，适合用于需要卓越热稳定性和快速开关特性的电路设计方案中。
- 商品型号
- HC4D50120H
- 商品编号
- C41428793
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 7.706667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 62A | |
| 正向压降(Vf) | 1.8V@50A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 150uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 350A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 由于低正向压降，导通损耗低
- 通过微小电荷实现极低的开关损耗
- 由于更好的浪涌电流能力，具有高鲁棒性
- 符合工业标准的质量和可靠性
应用领域
- UPS
- 电源逆变器
- 高性能开关电源
- 功率因数校正
