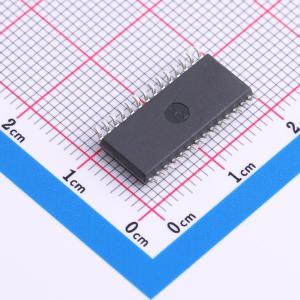

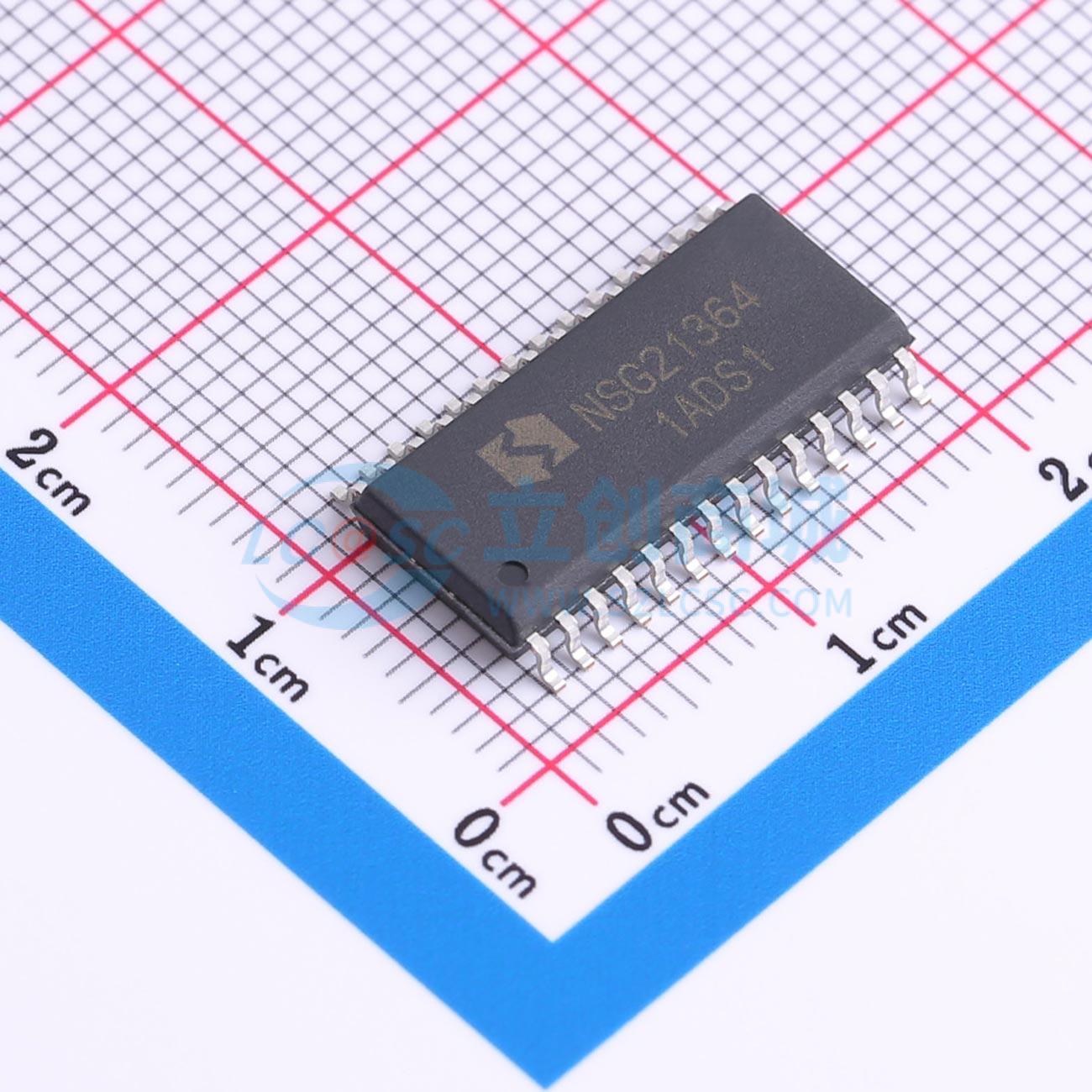

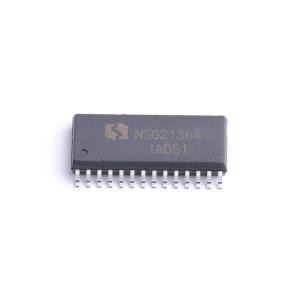

NSG21364

带使能和故障报告的三相半桥IGBT驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 700V 三相桥驱动、高低侧同逻辑、拉/灌电流：0.21/0.35A
品牌名称: WXNSIC(国硅集成)
商品型号: NSG21364
商品编号: C41414506
商品封装: SOP-28
包装方式: 编带
商品毛重: 1.034875克(g)

商品参数

商品概述

NSG21364是N型高压、高速功率MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。内部集成了欠压保护和过流保护功能，出现异常时立即关断六通道输出。提供外部使能控制可同时关断六通道输出。通过连接到RCIN输入的RC网络在外部编程延时后，过电流故障情况自动清除。NSG21364集成有自举二极管，对高侧进行充电，简化了芯片外围电路。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。

三路高侧浮动驱动，通过自举电路可以工作于700V以上电压的系统，在VB - VS电压高于欠压阈值的条件下，可以实现100%的占空比。

NSG21364输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。同时输入兼容CMOS和TTL，更易于连接到主控芯片。

NSG21364包含了多种保护功能，包括EN使能控制，内部互锁与过流检测功能。EN使能端口为低电平信号时，驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在HO与LO输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。

同时，为了满足各种工业设计需求，NSG21364设计了可编程时间的重启端口，通过RC回路的参数选择，可以在一定的宽度内自由选择重启时间。

商品特性

自举工作的浮动通道最高工作电压为700V
兼容3.3V输入逻辑
dV/dt耐受能力可达±50V/nsec
负压耐受能力达 - 9V
栅极驱动电压：12V到20V
集成先进的输入滤波功能
所有传输通道输入边沿触发
所有通道都受欠压锁定电路保护
防直通死区逻辑
过流关断全部六个通道
外部编程故障清除时间
独立的三路半桥驱动电路
所有通道延时匹配
集成自举二极管
符合RoSH标准
SOP28

应用领域

电机控制
空调/洗衣机
通用逆变器
微型逆变器驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT
	驱动通道数	6
	灌电流(IOL)	350mA
	拉电流(IOH)	210mA

	属性	参数值
	工作电压	12V~20V
	上升时间(tr)	60ns
	下降时间(tf)	40ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	160uA
