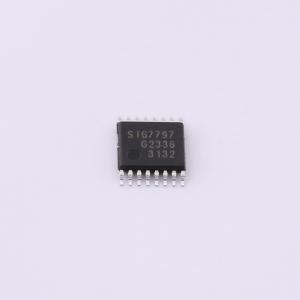

温馨提醒：图片仅供参考，商品以实物为准

SIG7797-ITSP16-RL

用于桥式传感器的双通道16/24bit Σ-Δ型ADC

描述: 低噪声、低漂移、高分辨率的16/24位模数转换器(ADC)，集成可编程增益放大器(PGA)，提供高精度测量解决方案，适用于桥式传感器。
品牌名称: Signal Micro(信格勒)
商品型号: SIG7797-ITSP16-RL
商品编号: C41367351
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.2775克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	1.024MHz；500kHz~1.1MHz
	基准电压源	外置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	890Hz；4.17Hz
	静态电流	470uA

商品概述

SIG7796/7797是低噪声、低漂移、高分辨率的16/24位模数转换器（ADC），集成了可编程增益放大器（PGA），为桥式传感器提供高精度测量解决方案。该器件包含一个固定增益为128的低噪声放大器、一个Δ-Σ调制器和数字滤波器。器件的输出数据速率可在4.17SPS至890SPS之间配置，还提供50Hz/60Hz同时抑制选项。模拟输入端设有烧断电流源，用于传感器连接诊断。提供偏移和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统误差。采用与SPI兼容的接口进行器件配置。片上振荡器或外部时钟均可作为器件的时钟源。 SIG7796/7797采用16引脚TSSOP封装，在-40℃至+125℃的温度范围内完全符合规格要求。

商品特性

可编程增益：128
数据速率：4.17SPS至890SPS
均方根噪声：4.17SPS时为20nV（增益=128）；16.7SPS时为63nV（增益=128）
偏移漂移：5nV/℃（增益=128）
增益漂移：1ppm/℃
积分非线性：2ppm
2个差分输入
内部或外部时钟
同时抑制50Hz/60Hz
烧断电流源
电源：AVDD为2.7V至5.25V；DVDD为2.7V至5.25V
电流：470μA
封装：16引脚TSSOP

应用领域

秤重设备
应变计
工业过程控制
压力传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	4.17Hz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
