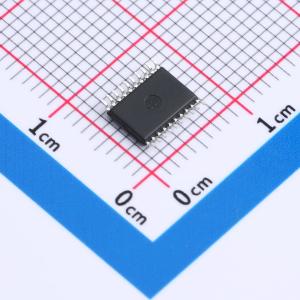

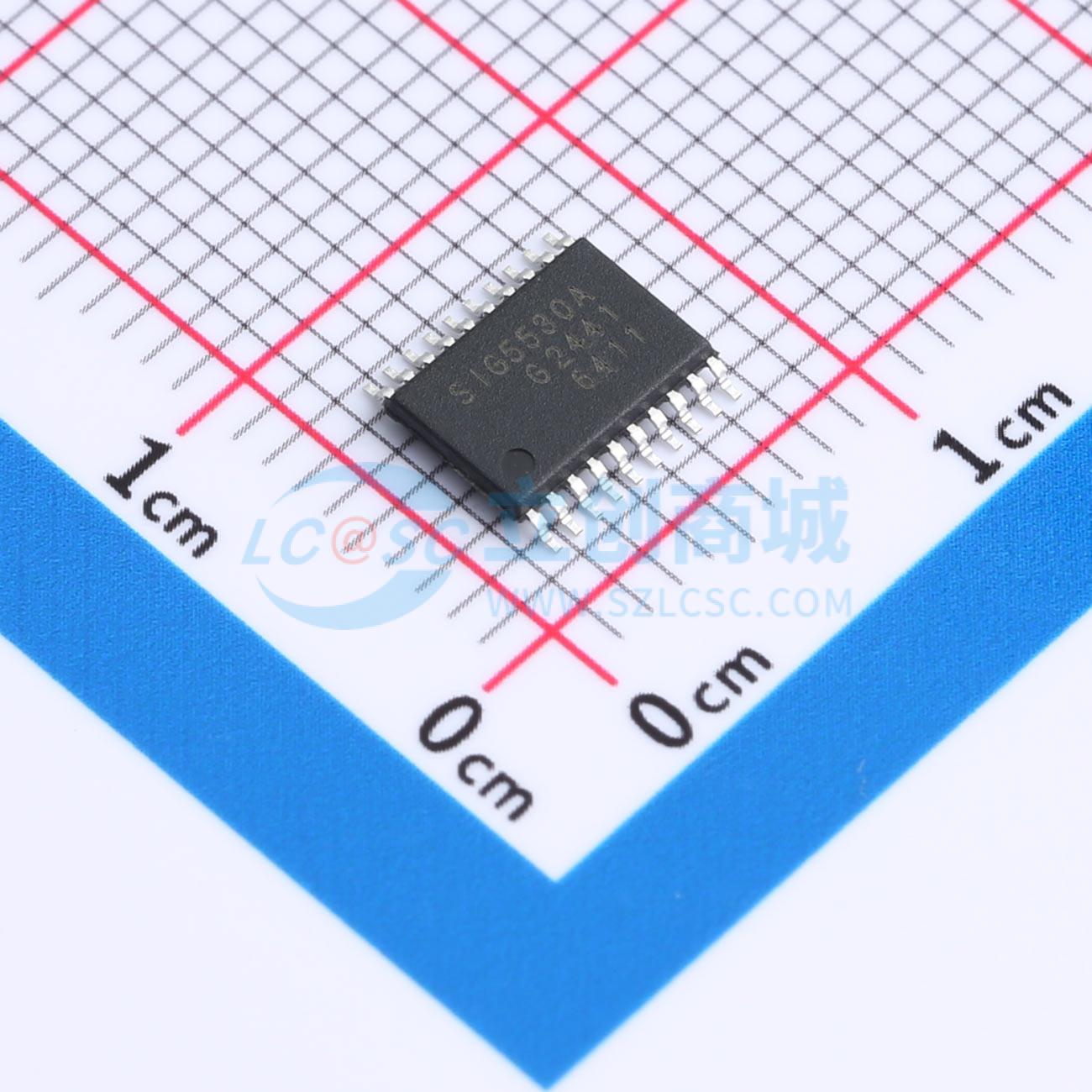

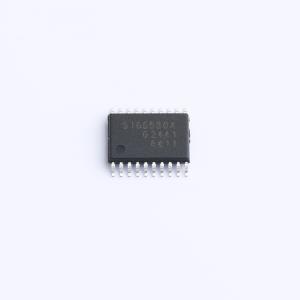

SIG5530A-ITSP20-RL
内置增益为64的超低噪声放大器的24bit Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备包含一个固定增益为64的超低噪声放大器、一个delta-sigma调制器和一个可编程的SINC3/SINC1数字滤波器。
- 商品型号
- SIG5530A-ITSP20-RL
- 商品编号
- C41367343
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.26775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 1.875Hz | |
| 通道数 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 1MHz~5MHz；4.9152MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1.875Hz | |
| 静态电流 | 3.6mA |
商品概述
SIG5530A是一款低噪声、低漂移、高分辨率的24位模数转换器（ADC），集成增益放大器，为桥式传感器提供高精度测量解决方案。 该器件包含一个固定增益为64的超低噪声放大器、一个Δ-Σ调制器和一个可编程的SINC3/SINC1数字滤波器。对于SIG5530A，输出数据速率可配置为1.875、3.75、7.5、15、30、60、120、240、480、960和1920SPS。模拟输入端提供烧断电流源，用于传感器连接诊断。 提供偏移和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统误差。采用SPI兼容接口进行设备配置，并提供奇偶校验以确保数据完整性。 片上振荡器、外部时钟或外部晶体均可作为设备的时钟源。 该器件可使用±2.375V至±2.625V的双极性模拟电源，或4.75V至5.25V的单极性模拟电源。 SIG5530A采用20引脚TSSOP封装。这些器件在-40℃至+125℃的温度范围内完全符合规格要求。 SIG5530C是SIG5530A的低成本版本，仅支持1.875、3.75、7.5、15、30、60、120和240SPS的数据速率。
商品特性
- 放大器增益：64
- 可选数据速率：1.875至1920SPS（SIG5530A）；1.875至240SPS（SIG5530C）
- 均方根噪声：7.5SPS时为16nV
- 1.875SPS时无噪声位数为20.4位
- 偏移漂移：5nV/℃
- 增益漂移：0.5ppm/℃
- 积分非线性：3ppm
- 内部或外部时钟
- 烧断电流源
- 奇偶校验
- 电源：AVDD：4.75V至5.25V或±2.5V；DVDD：2.7V至5.25V
- 电流：4.0mA
- 封装：20引脚TSSOP
应用领域
- 秤
- 应变计
- 压力传感器
- 工业过程控制
