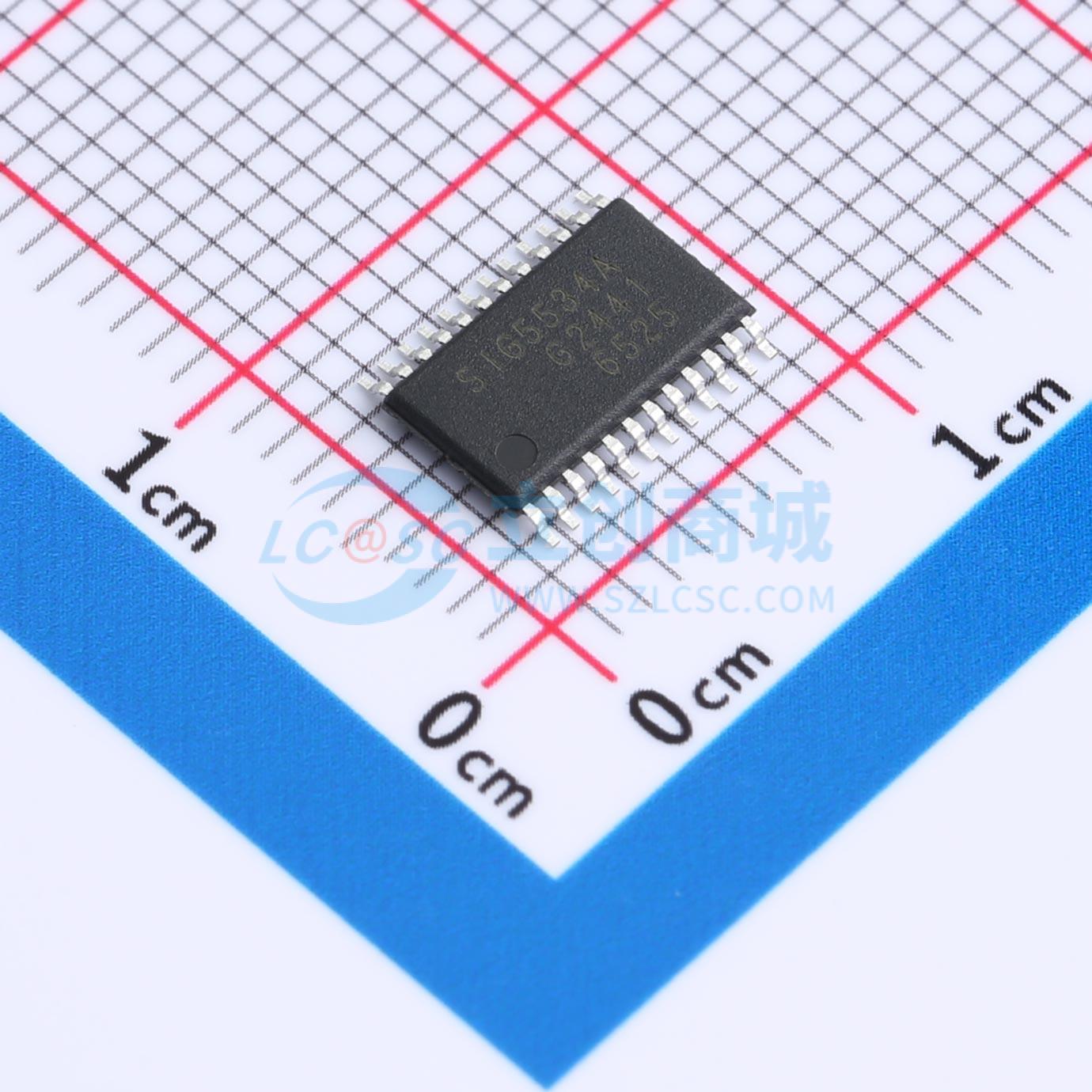

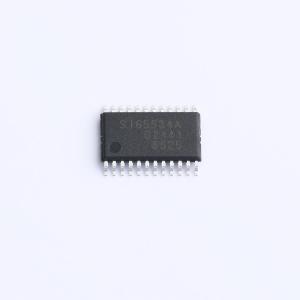

SIG5534A-ITSP24-RL

采样率1.875至3840SPS，带PGA和基准源的24bit Σ-Δ型ADC

描述: 低噪声、低漂移、高分辨率的集成可编程增益放大器(PGA)，适用于桥式传感器、热电偶和电阻温度器件(RTD)的高精度测量解决方案。
品牌名称: Signal Micro(信格勒)
商品型号: SIG5534A-ITSP24-RL
商品编号: C41367342
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.3045克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置；外置
	时钟频率(fc)	1MHz~5MHz；4.9152MHz
	基准电压源	内置；外置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.875Hz

商品概述

SIG5531A/32A/33A/34A是一款低噪声、低漂移、高分辨率的16位（SIG5531A/33A）和24位（SIG5532A/34A）模数转换器（ADC），集成了可编程增益放大器（PGA），为桥式传感器、热电偶和电阻式温度传感器（RTD）提供高精度测量解决方案。该器件包含一个低噪声PGA，增益可选1、2、4、8、16、32和64，一个delta-sigma（Δ - Σ）调制器和一个可编程SINC3/SINC1数字滤波器。片上集成了一个低漂移2.5V基准源，用于精确测量。器件的输出数据速率可配置为1.875、3.75、7.5、15、30、60、120、240、480、960、1920和3840SPS。该器件具备通道序列器功能，可自动测量差分输入。模拟输入端提供烧断电流源，用于传感器连接诊断。提供偏移和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统误差。采用SPI兼容接口进行器件配置，并提供奇偶校验以确保数据完整性。片上振荡器、外部时钟或外部晶体均可作为器件的时钟源。该器件可使用±2.375V至±2.625V的双极性模拟电源，或4.75V至5.25V的单模拟电源供电。 SIG5531A/32A采用20引脚TSSOP封装，SIG5533A/34A采用24引脚TSSOP封装。这些器件在-40℃至+125℃的温度范围内完全符合规格要求。

商品特性

可编程增益：1/2/4/8/16/32/64
可选数据速率：1.875至3840SPS
均方根噪声：7.5SPS时为16nV（增益 = 64）
7.5SPS时无噪声位数为22.3位（增益 = 1）
偏移漂移：5nV/℃（增益 = 64）
增益漂移：0.5ppm/℃
2.5V内部基准源，漂移为5ppm/℃
积分非线性：3ppm
内部或外部时钟
自动通道序列器
烧断电流源
低端电源开关
奇偶校验
电源：AVDD：4.75V至5.25V或±2.5V；DVDD：2.7V至5.25V
电流：4.0mA
封装：20/24引脚TSSOP

应用领域

称重秤
应变计
压力传感器
温度测量
工业过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	1.875Hz
	通道数	4
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
