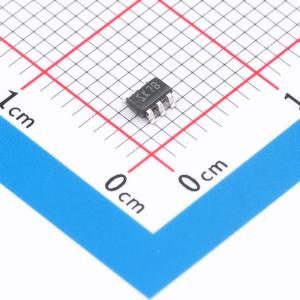

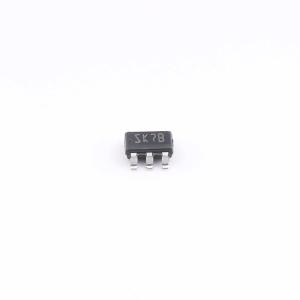

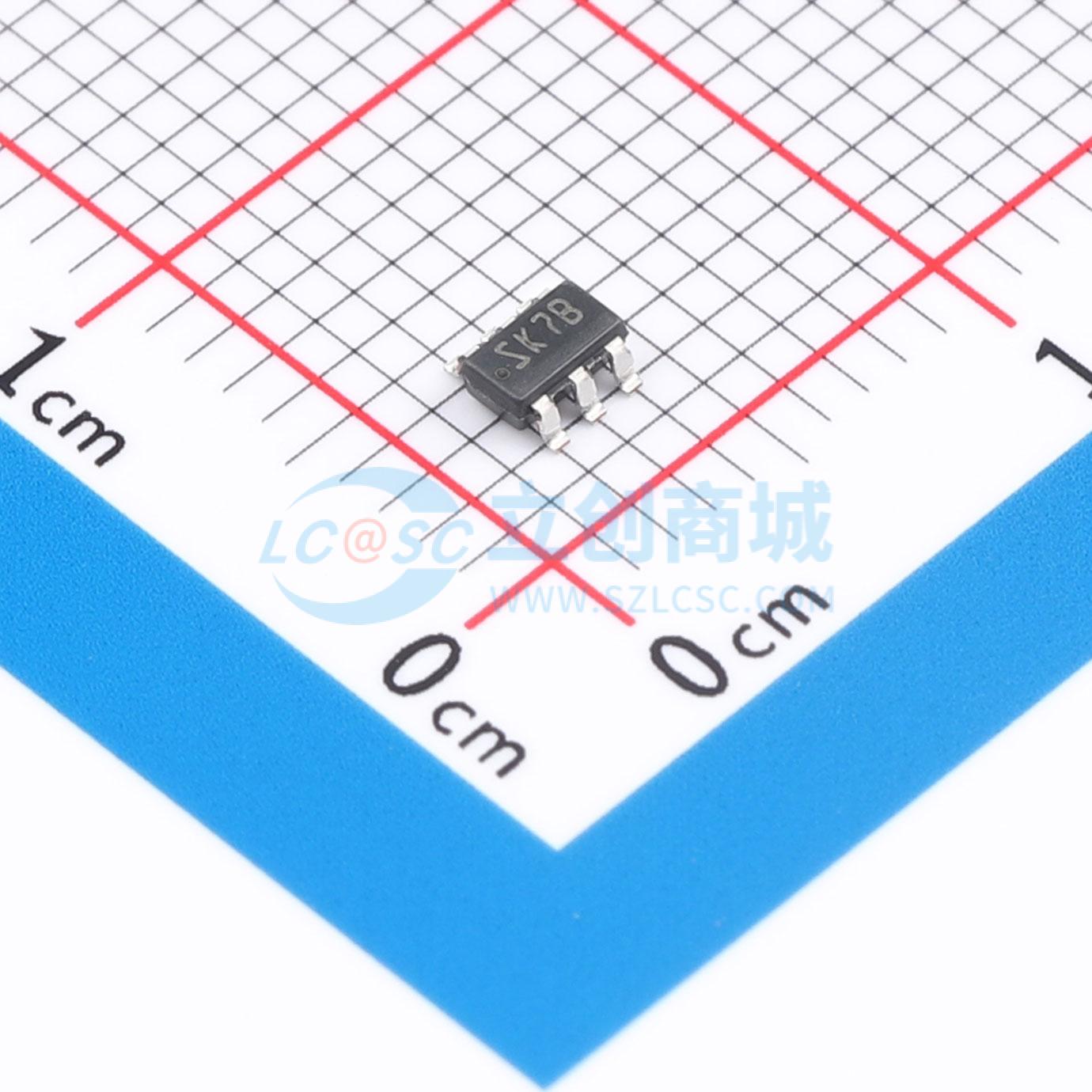

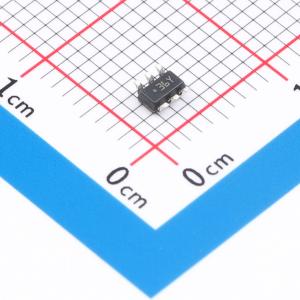

LM5134BMFX/NOPB

具有PILOT输出的单路低侧栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5134 具有 4V UVLO 和互补分离输出的 7.6A/4.5A 单通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5134BMFX/NOPB
商品编号: C3655171
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LM5134 是一款高速单路低侧驱动器，具备 7.6A/4.5A 的峰值灌电流/拉电流驱动能力。LM5134 具有反相和非反相输入，为用户控制场效应晶体管(FET) 提供了更大的灵活性。LM5134 具有 1 个主输出(OUT) 和 1 个额外的栅极驱动输出(PILOT)。PILOT 引脚逻辑与 OUT 引脚互补，并且可用于驱动位于主功率 FET 附近的较小 MOSFET。该配置可最大限度减少关断环路，并进一步降低寄生电感。这对于驱动高速 FET 或多个并联的 FET 特别有用。LM5134 提供 6 引脚 SOT - 23 封装以及带外露焊盘的 6 引脚 WSON 封装，第二种封装有助于提升散热性能。

商品特性

主输出具有 7.6A/4.5A 的峰值灌电流/拉电流驱动能力
PILOT 输出具有 820mA/660mA 的峰值灌电流/拉电流驱动能力
4V 至 12.6V 单电源
反相和非反相输入之间的延迟时间匹配
TTL/CMOS 逻辑输入
高达 14V 的逻辑输入（与 VDD 电压无关）
-40°C 至 125°C 的结温范围

应用领域

电机驱动器
固态功率控制器
功率因数校正转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	7.6A
	拉电流(IOH)	4.5A
	工作电压	4V~12.6V

	属性	参数值
	上升时间(tr)	3ns
	下降时间(tf)	2ns
	传播延迟 tpLH	40ns
	传播延迟 tpHL	12ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	800uA
