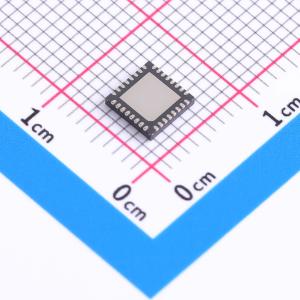

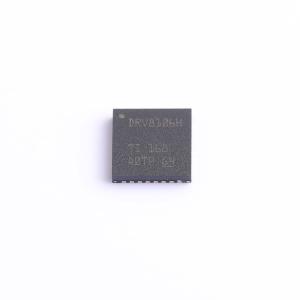

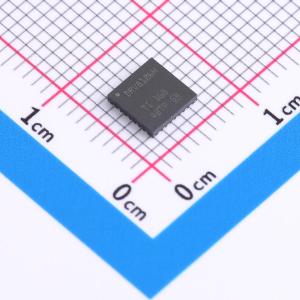

温馨提醒：图片仅供参考，商品以实物为准

DRV8106HQRHBRQ1

具有宽共模直列式电流感测放大器的汽车类半桥智能栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8106-Q1 具有离线诊断功能和直列式电流检测放大器的汽车类 40V 半桥智能栅极驱动器。
品牌名称: TI(德州仪器)
商品型号: DRV8106HQRHBRQ1
商品编号: C3655393
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.238克(g)

商品参数

	属性	参数值
	工作电压	4.9V~37V
	传播延迟 tpLH	300ns
	传播延迟 tpHL	300ns
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃

商品概述

DRV8106-Q1 是一款高度集成式半桥栅极驱动器，能够驱动高侧和低侧 N 沟道功率 MOSFET。它可使用集成式倍增电荷泵（针对高侧）和线性稳压器（针对低侧）生成合适的栅极驱动电压。该器件通过使用智能栅极驱动架构来降低系统成本并提高可靠性。栅极驱动器可优化死区时间以避免出现击穿问题，通过可调栅极驱动电流对减少电磁干扰 (EMI) 进行控制，而且可通过 VDS 和 VGS 监控器来防止漏源极和栅极短路问题。宽共模分流放大器具有内联电流感测功能，即使在再循环期间也可持续测量电机电流。如果不需要进行内联感测，放大器可用于低侧或高侧感测配置。 DRV8106-Q1 提供了一系列保护功能，可确保系统稳定运行。此类功能包括适用于电源和电荷泵的欠压和过压监控、适用于外部 MOSFET 的 VDS 过流和 VGS 栅极故障监控、离线开路负载和短路诊断，以及内部热警告和热关断保护功能。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
4.9V 至 37V（绝对最大值为 40V）工作电压范围
倍增电荷泵可实现 100% PWM
引脚对引脚栅极驱动器型号
可调压摆率控制
- 0.5 mA 至 62 mA 峰值拉电流输出
- 0.5 mA 至 62 mA 峰值灌电流输出
- 集成死区时间握手
宽共模电流分流放大器
支持直列式高侧或低侧
可调增益设置（10、20、40、80 V/V）
集成反馈电阻
可调 PWM 消隐方案
提供多个接口选项
- SPI：详细配置和诊断
- H/W：简化的控制和更少的 MCU 引脚
展频时钟可降低 EMI
具有可润湿侧翼的紧凑型 VQFN 封装

应用领域

汽车类有刷直流电机
螺线管和继电器
BDC 燃油泵、水泵、机油泵
挡风玻璃雨刮器
无线真空吸尘器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	62mA
	拉电流(IOH)	62mA
