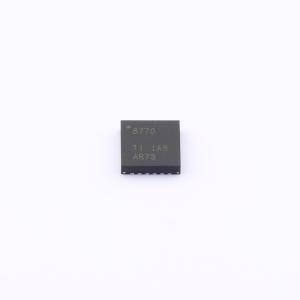

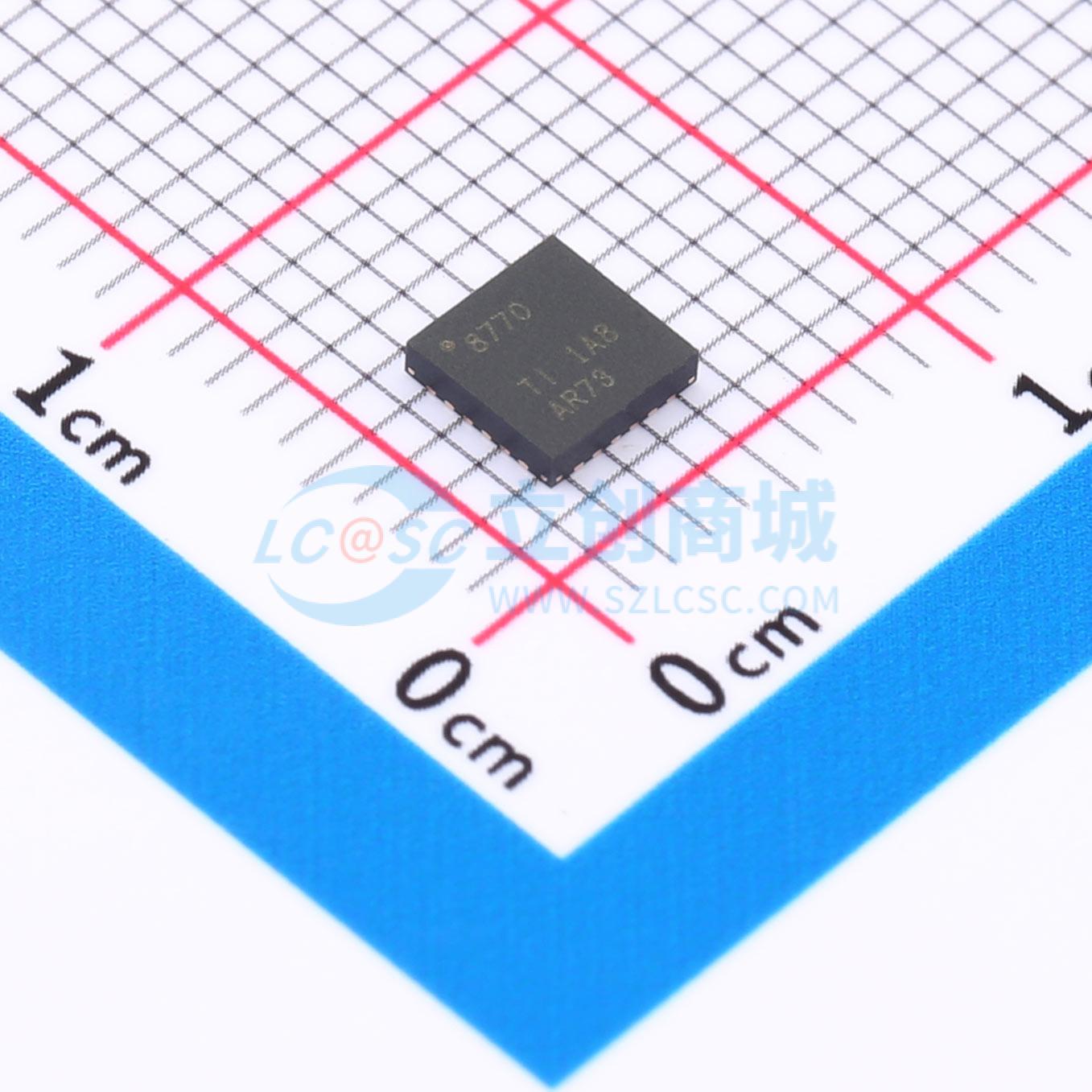

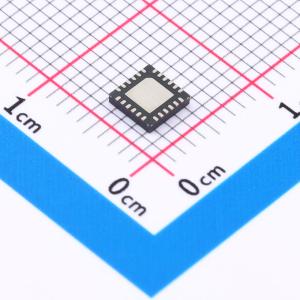

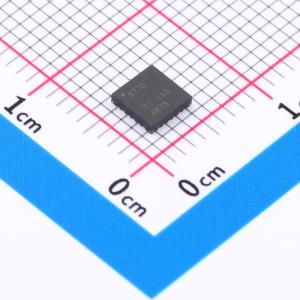

DRV8770RGER

100V有刷直流栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8770 100V H 桥栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8770RGER
商品编号: C3655708
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.0755克(g)

商品参数

商品概述

DRV8770器件具有两个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧N沟道功率MOSFET。在GVDD驱动低侧MOSFET栅极的同时，集成式自举二极管和外部电容器可为高侧MOSFET生成合适的栅极驱动电压。此栅极驱动架构支持高达750mA的栅极驱动拉电流和1.5A的栅极驱动灌电流。栅极驱动引脚的高电压容差提高了系统鲁棒性。SHx相位引脚能够承受显著的负电压瞬变；而高侧栅极驱动器电源的BSTx和GHx引脚可承受更高的正电压瞬变（绝对最大值为115V）。较小的传播延迟和延迟匹配参数可尽可能降低死区时间要求，从而进一步提高效率。通过GVDD和BST欠压锁定为低侧和高侧提供欠压保护。

商品特性

100V H桥栅极驱动器
驱动N沟道MOSFET (NMOS)
栅极驱动器电源 (GVDD): 5 - 20V
MOSFET电源 (SHx) 支持高达100V的电压
集成自举二极管
支持反相和同相INLX输入 (QFN封装)
自举栅极驱动架构
750mA拉电流
1.5A灌电流
支持由高达15节串联电池供电的应用
SHx引脚具有低漏电流（小于55μA）
绝对最大BSTx电压高达115V
SHx引脚瞬态负压可达 - 22V
针对QFN封装，可通过DT引脚调节死区时间
针对TSSOP封装，固定插入200ns死区时间
支持3.3V和5V逻辑输入（绝对最大值为20V）
4ns典型传播延迟匹配
紧凑型QFN和TSSOP封装和尺寸
具有电源块的高效系统设计
集成保护特性
BST欠压锁定 (BSTUV)
GVDD欠压 (GVDDUV)

应用领域

电动自行车、电动踏板车和电动汽车
无线园艺和电动工具、割草机
无线真空吸尘器
无人机、机器人和遥控玩具
工业和物流机器人
电动工具

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	750mA

	属性	参数值
	工作电压	5V~20V
	上升时间(tr)	24ns
	下降时间(tf)	12ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	800uA
