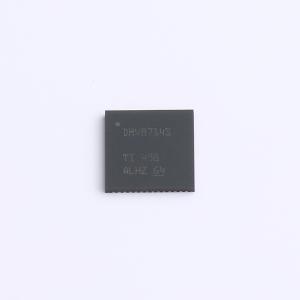

温馨提醒：图片仅供参考，商品以实物为准

DRV8714SQRVJRQ1

汽车类多通道智能半桥栅极驱动器，具有宽共模内嵌式电流检测放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8714-Q1 具有直列式电流检测放大器的汽车类 40V、4 通道半桥智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8714SQRVJRQ1
商品编号: C3655767

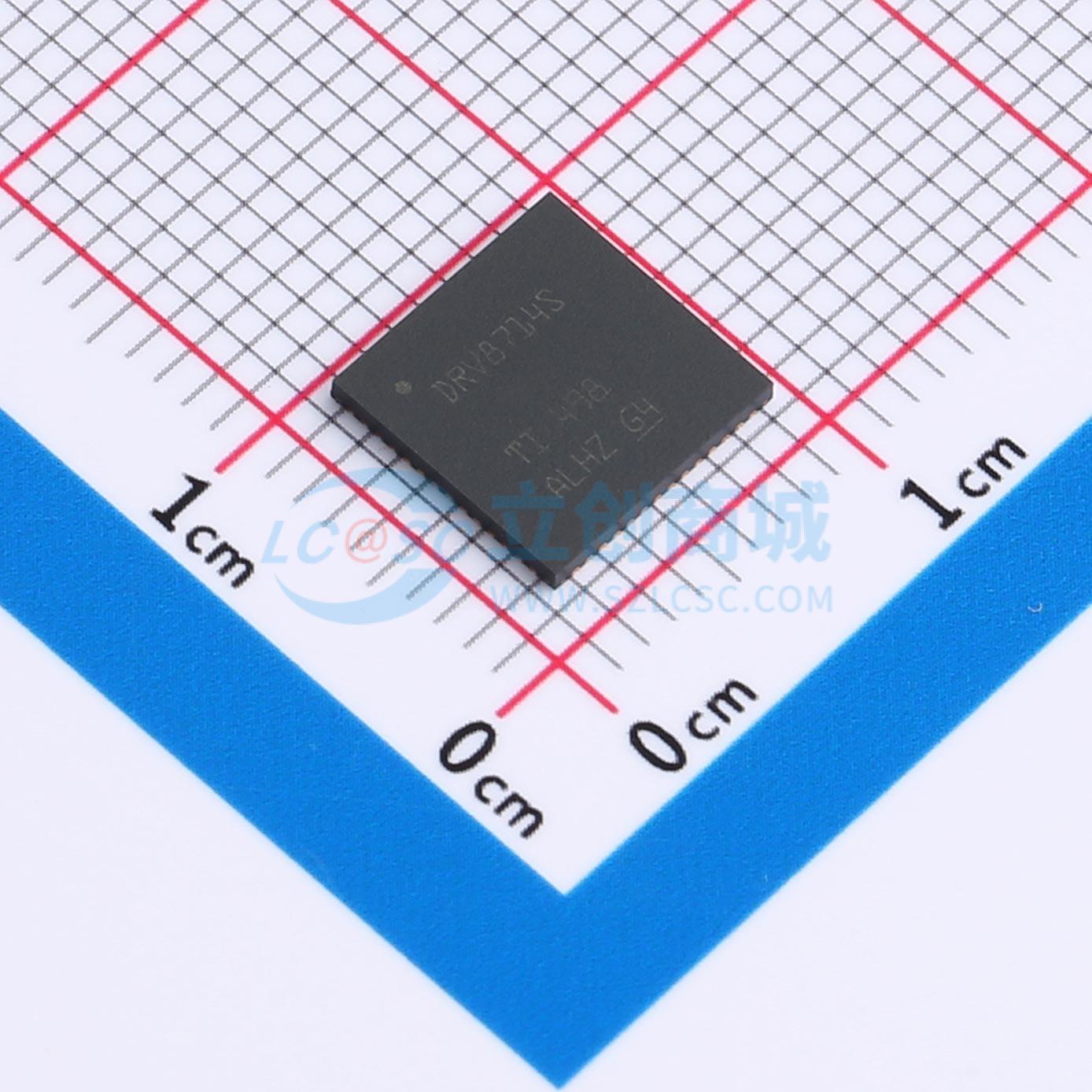

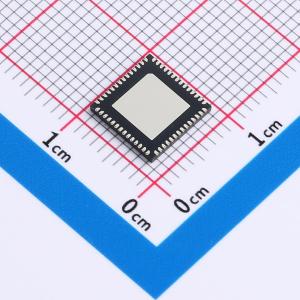

商品封装: VQFN-56(8x8)
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

	属性	参数值
	拉电流(IOH)	62mA
	工作电压	3.3V~5.5V
	工作温度	-40℃~+150℃
	功能特性	使能关断；交错导通保护；死区时间控制；充电泵升压

商品概述

DRV871x-Q1 系列器件是适用于驱动多个电机或负载的高度集成多通道栅极驱动器。该器件集成了 4 个(DRV8714-Q1) 或 8 个 (DRV8718-Q1) 半桥栅极驱动器、驱动器电源、电流分流放大器和保护监测器，可降低系统的总体复杂性和成本并减小尺寸。智能栅极驱动架构可管理死区时间以防止击穿、控制压摆率以降低电磁干扰 (EMI) 并优化传播延迟以提升性能。提供的输入模式可实现独立的半桥或 H 桥控制。可在不同驱动器之间多路复用四个 PWM 输入，并提供 SPI控制。宽共模分流放大器具有内联电流检测功能，即使在再循环期间也可持续测量电机电流。如果不需要进行内联检测，放大器可用于低侧或高侧检测配置。这些器件提供了一系列保护特性，可促进系统稳健运行。此类功能包括欠压和过压监测、适用于外部MOSFET 的 VDS 过流和 VGS 栅极故障监测、离线开路负载和短路诊断，以及内部热警告和热关断保护功能。

商品特性

符合面向汽车应用的AEC-Q100标准
提供多通道半桥栅极驱动器，包含4个和8个半桥驱动器引脚对引脚型号
工作电压范围为4.9V 至 37V，最大值为40V
具有输出映射的4个PWM输入
三倍电荷泵可实现100% PWM
支持半桥、H 桥和SPI控制模式
采用智能多级栅极驱动架构
可调转换率控制
自适应传播延迟控制
峰值拉电流输出范围为50µA 至 62mA
峰值灌电流输出范围为50µA 至 62mA
集成死区时间握手
集成2个具有宽共模电压范围的电流分流放大器
支持内联、高侧或低侧电流检测
支持可调增益设置（10、20、40、80V/V）
提供多个接口选项
SPI接口支持详细配置和诊断
H/W接口支持简化的控制和更少的MCU引脚
采用具有可湿性侧面的紧凑型VQFN封装
集成保护特性
配备专用驱动器禁用引脚 (DRVOFF)
低IQ，支持睡眠模式电机制动 (BRAKE)
集成电源和稳压器电压监测器
集成MOSFET VDS过流监视器
集成MOSFET VGS栅极故障监测器
集成用于反极性MOSFET的电荷泵
支持离线开路负载和短路诊断
具备器件热警告和热关断功能
集成窗口看门狗计时器
配备故障条件中断引脚 (nFAULT)

应用领域

汽车类有刷直流电机
电动座椅模块
电动后备箱和后备箱门
车门模块
车身控制模块
电动天窗
变速器和引擎控制模块

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	62mA
