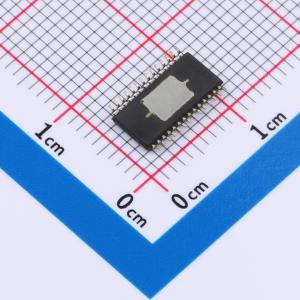

温馨提醒：图片仅供参考，商品以实物为准
DRV8955PPWPR
具有集成电流检测的四路半桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8955 具有电流检测功能的 50V、2.5A 四路半桥驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8955PPWPR
- 商品编号
- C3655804
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | 5mA | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~48V | |
| 上升时间(tr) | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 100ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.5V~5.5V | |
| 输入低电平(VIL) | 0V~600mV | |
| 静态电流(Iq) | 5mA | |
| 功能特性 | 使能关断；充电泵升压 |
商品概述
DRV8955是为工业应用提供的四路可单独控制的半桥驱动器。该器件可用于驱动最多四个螺线管负载、两个直流电机、一个步进电机或其他负载。每个通道的输出驱动器由配置为半桥结构的N通道功率MOSFET组成。借助简单的PWM (IN/IN) 接口，可轻松与控制器连接。提供单独控制每个半桥的独立输入。此外，可以将输出并联在一起以便为输出负载提供更大的电流。DRV8955由单一电源供电，支持4.5V 至 48V的宽输入电源电压范围。提供的低功耗睡眠模式可通过关断大量内部电路实现较低的静态电流消耗。提供的内部保护特性包括:欠压锁定、每个FET的过流保护、短路保护和过热保护。故障状态通过nFAULT引脚指示。
商品特性
- 四路半桥直流电机驱动器
- 能够驱动最多四个螺线管负载、两个直流电机、一个步进电机或其它负载
- 完全独立的半桥控制
- 集成电流检测和调节
- 4.5V 至 48V 工作电源电压范围
- 业界通用IN/IN数字控制接口
- 可以并行连接半桥以提高输出电流
- 可配置关断时间PWM斩波，关断时间可选7μs、16μs、24μs或32μs
- 支持1.8V、3.3V、5.0V逻辑输入
- 低电流睡眠模式 (2µA)
- 展频时钟，以降低EMI
- VM欠压锁定 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障调节输出 (nFAULT)
应用领域
- 冰箱风门和制冰机
- 纺织机
- 工厂自动化和机器人
- 办公和家庭自动化
- 洗衣机、烘干机和洗碗机
- 游戏机
- 通用螺线管负载
