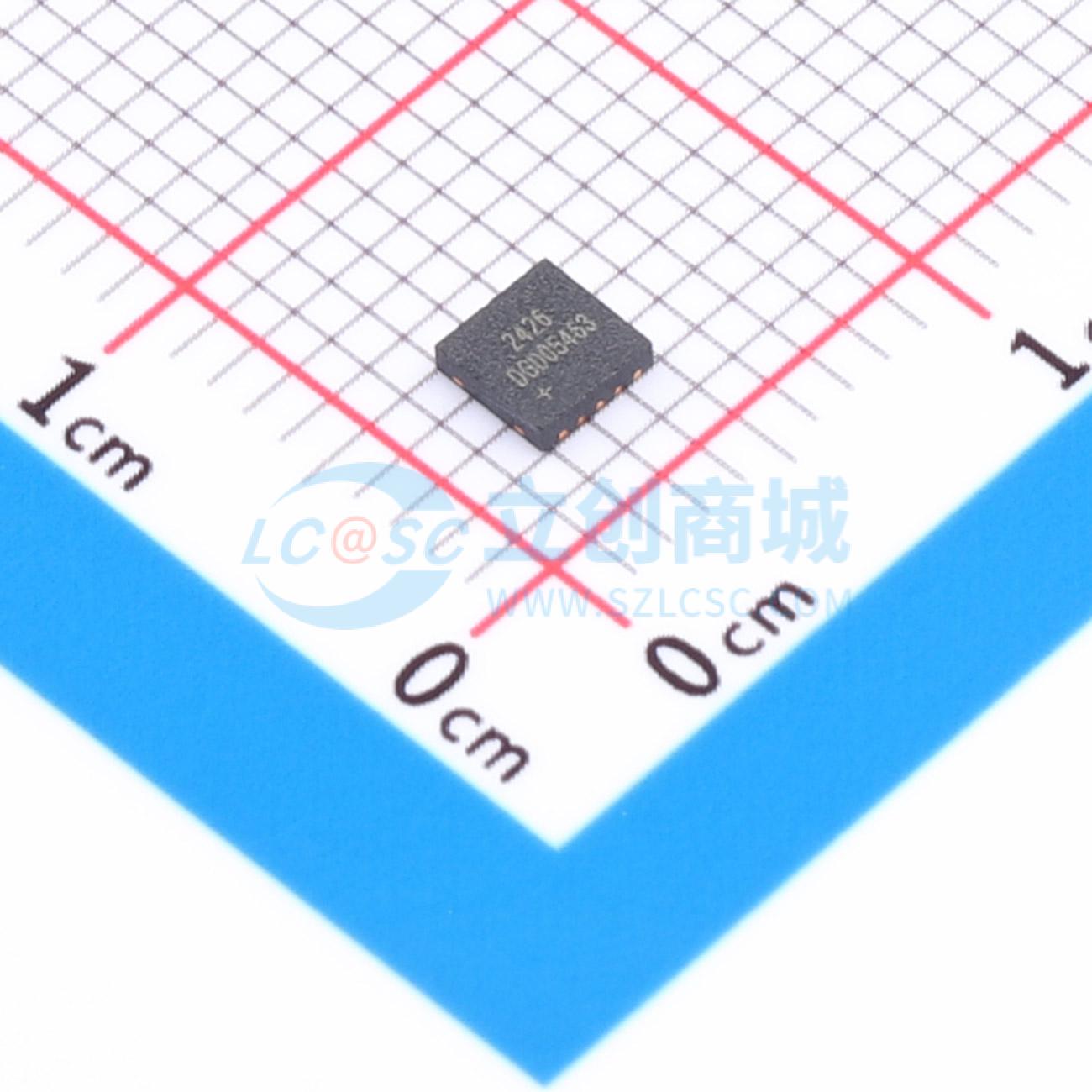

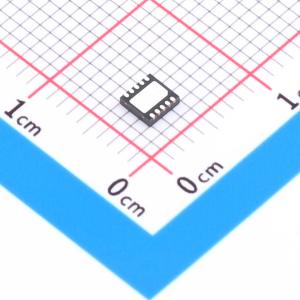

温馨提醒：图片仅供参考，商品以实物为准
DGD05463FN-7
具备可编程死区时间的高频半桥栅极驱动器
- 描述
- DGD05463是一款高频半桥栅极驱动器，能够以半桥配置驱动N沟道MOSFET。浮动高端驱动器的额定电压最高可达50V。DGD05463的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与微控制器（MCU）连接
- 品牌名称
- DIODES(美台)
- 商品型号
- DGD05463FN-7
- 商品编号
- C3655812
- 商品封装
- WDFN3030-10
- 包装方式
- 编带
- 商品毛重
- 0.112971克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 4.5V~14V | |
| 上升时间(tr) | 17ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 96ns | |
| 传播延迟 tpHL | 22ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 280uA |
