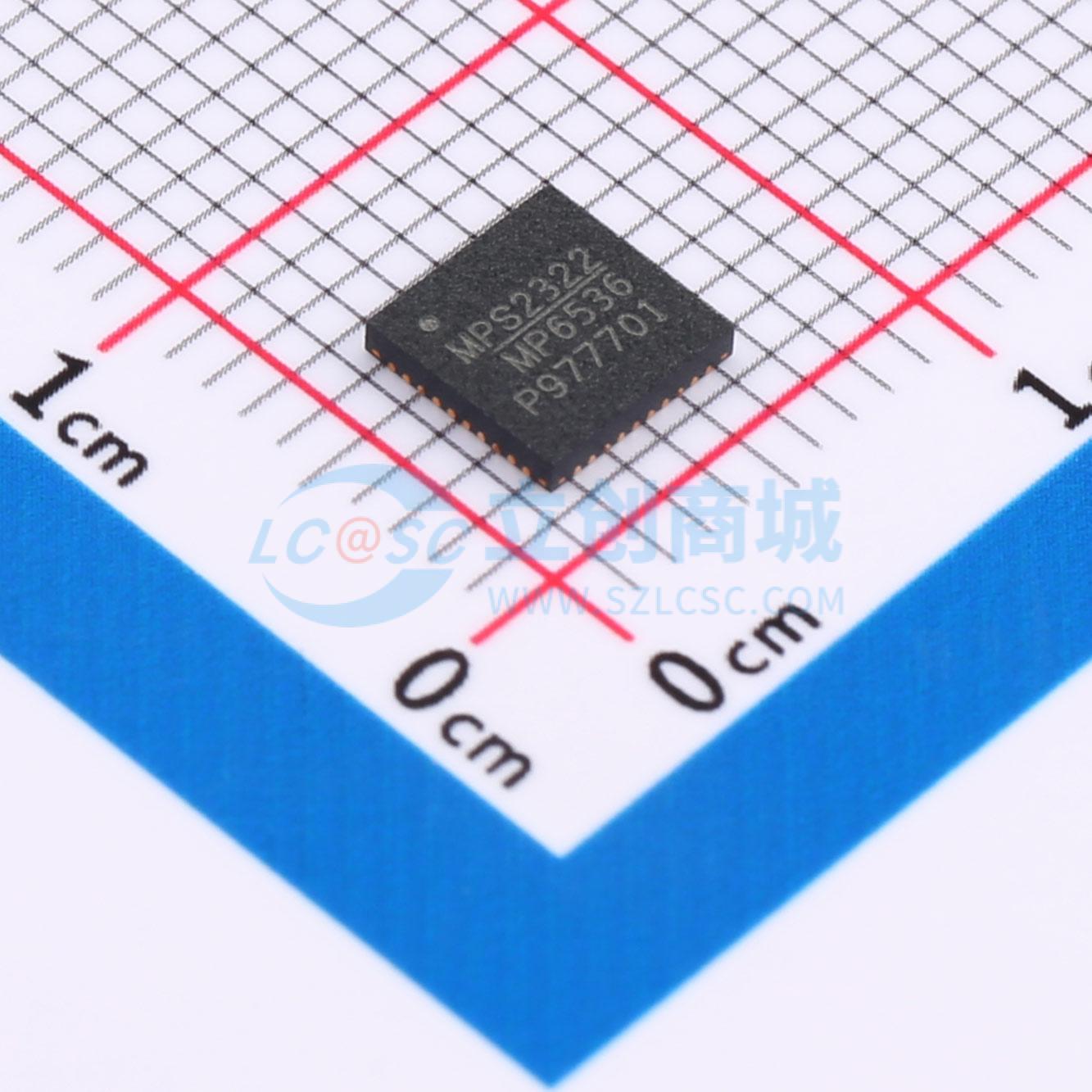

MP6536DU-LF-Z
26V, 5.5A 三通道半桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 无刷电机驱动，25V~48V供电，4A~6A方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6536DU-LF-Z
- 商品编号
- C3655732
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
- 立创商城设计参考
- 无刷电机驱动-(3)25V~48V供电-(3)4A~6A
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | 3 | |
| 输出电流 | 5.5A | |
| 峰值电流 | 5.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~26V | |
| 导通电阻 | 140mΩ | |
| 静态电流(Iq) | 24uA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 交错导通保护 |
商品概述
MP6536是一款3通道半桥驱动IC，用于驱动三相无刷直流电机。 MP6536具有低电流关断模式、待机模式、输入欠压保护、电流限制、热关断和故障标志信号输出等特性。驱动器的所有通道都可与标准逻辑信号接口。 MP6536采用40引脚、5mmx5mm的QFN封装。
商品特性
- 5V至26V的VDD电压
- ±5.5A峰值电流输出
- 高达1MHz的PWM频率
- 具备保护功能的集成式0.14Ω功率开关
- 10ns的开关死区时间
- 所有开关均具备电流限制功能
- 内部欠压保护
- 内部热保护
- 短路保护
- 故障输出标志
应用领域
- 三相无刷直流电机驱动
