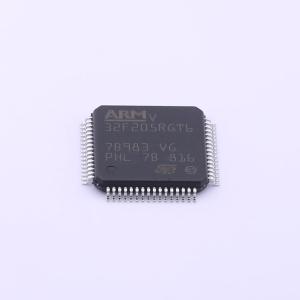

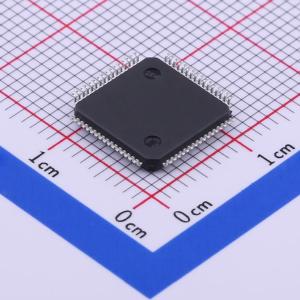

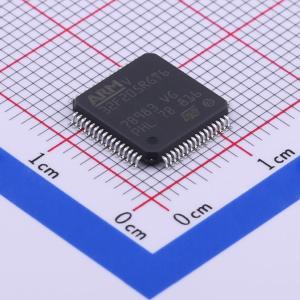

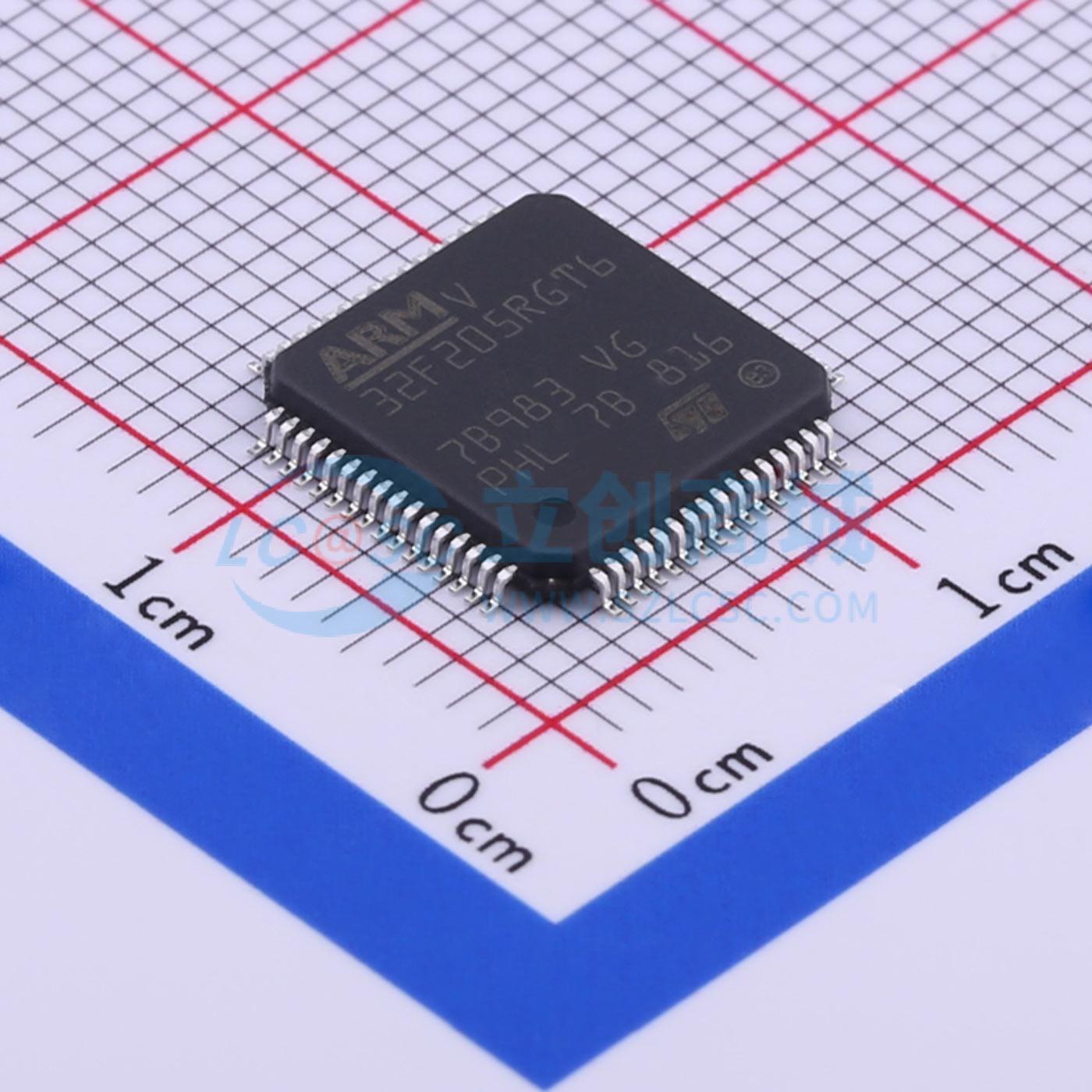

STM32F205RGT6TR
高性能ARM Cortex-M3 MCU，具有1 MB Flash、120 MHz CPU和ART加速器
- 描述
- 特性：核心：Arm 32 位 Cortex-M3 CPU（最高 120 MHz），带有自适应实时加速器（ART AcceleratorTM），可实现从闪存的零等待状态执行性能，具备 MPU，150 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）。 存储器：高达 1 M 字节的闪存；512 字节的 OTP 存储器；高达 128 + 4 K 字节的 SRAM；支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 存储器的灵活静态存储器控制器；LCD 并行接口，8080/6800 模式。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F205RGT6TR
- 商品编号
- C424243
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.479克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 132KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 51 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于Arm®的32位MCU，150 DMIPs，最高1 MB Flash/128+4KB RAM，支持USB OTG HS/FS、以太网、17个定时器、3个ADC、15个通信接口和相机接口。
商品特性
- 核心：Arm® 32位Cortex®-M3 CPU（最高120 MHz），带自适应实时加速器（ART Accelerator™），可实现Flash存储器的零等待状态执行性能，配备MPU，性能为150 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）
- 存储器：最高1 MB Flash存储器；512字节OTP存储器；最高128+4 KB SRAM；灵活静态存储器控制器，支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器；LCD并行接口（8080/6800模式）
- 时钟、复位和电源管理：应用电源及I/O电压范围1.8至3.6 V；支持POR、PDR、PVD和BOR；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC；带校准的32 kHz RTC振荡器；带校准的内部32 kHz RC
- 低功耗模式：睡眠、停止和待机模式；VBAT电源供电RTC、20×32位备份寄存器及可选4 KB备份SRAM
- 3个12位、0.5 μs ADC，最多24通道，三通道交错模式下最高6 MSPS；2个12位D/A转换器；通用DMA：16流控制器，带集中式FIFO和突发支持
- 最多17个定时器：最多12个16位和2个32位定时器（最高120 MHz），每个最多4个IC/OC/PWM或脉冲计数器及正交（增量）编码器输入
- 调试模式：串行线调试（SWD）、JTAG和Cortex®-M3嵌入式跟踪宏单元™
- 封装类型：LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、LQFP176（24×24 mm）、WLCSP64+2（0.400 mm间距）、UFBGA176（10×10 mm）
- 最多140个带中断能力的I/O端口：最多136个最高60 MHz的快速I/O；最多138个5 V耐受I/O
- 最多15个通信接口：最多3个I2C接口（SMBus/PMBus）；最多4个USART和2个UART（7.5 Mbit/s，支持ISO 7816接口、LIN、IrDA、调制解调器控制）；最多3个SPI（30 Mbit/s），其中2个带复用I2S，可通过音频PLL或外部PLL实现音频级精度；2个CAN接口（2.0B Active）；SDIO接口
- 高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE 1588v2硬件、MII/RMII）
- 8至14位并行相机接口（最高48 Mbyte/s）；CRC计算单元；96位ID
