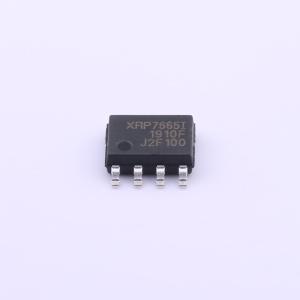

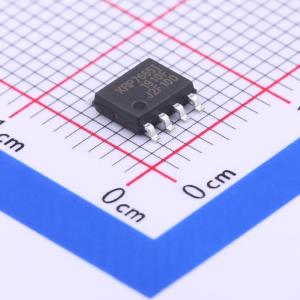

温馨提醒：图片仅供参考，商品以实物为准

XRP7665IDBTR-F

3A 18V 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XRP7665是一款3A输出电流的同步降压转换器,支持4.5V至18V的宽输入电压范围,具有340kHz的恒定工作频率和多种保护功能,包括过温、过流和欠压锁定保护。
品牌名称: MaxLinear(迈凌)
商品型号: XRP7665IDBTR-F
商品编号: C424259
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

商品概述

XRP7665是一款同步电流模式PWM降压（buck）稳压器，能够提供高达3A的恒定输出电流。4.50V至18V的宽输入电压范围允许其通过行业标准的5V和12V电源轨进行单电源操作。凭借340kHz的恒定工作频率以及集成的高端和低端100mΩ/90mΩ MOSFET，XRP7665减少了整体元件数量和解决方案尺寸。电流模式控制提供快速瞬态响应和逐周期电流限制。可调软启动功能可防止开机时的浪涌电流，在关断模式下，电源电流降至0.1μA。内置的输出过压（空载）、过温、逐周期过流和欠压锁定（UVLO）保护功能确保了在异常工作条件下的安全运行。 XRP7665在引脚和功能上与MP1484兼容，并且相对于XRP7664是一款3A的引脚对引脚升级版产品。 XRP7665采用符合RoHS标准、“绿色”/无卤的8引脚外露焊盘SOIC封装。

商品特性

引脚/功能与MP1484兼容
3A连续输出电流
4.50V至18V宽输入电压
PWM电流模式控制
- 340kHz恒定工作频率
- 高达93%的效率
可调输出电压
- 0.925V至16V范围
- 2.0%的精度
可编程软启动和使能功能
内置热保护、过流保护、欠压锁定和输出过压保护
符合RoHS标准的“绿色”/无卤8引脚外露焊盘SOIC封装

应用领域

分布式电源架构
负载点转换器
音视频设备
医疗和工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	925mV~16V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.2mA
	开关管(内置/外置)	内置
	输出类型	可调
