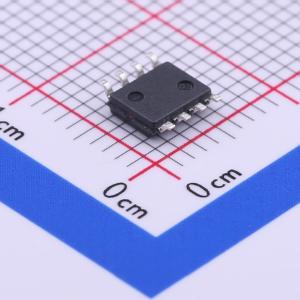

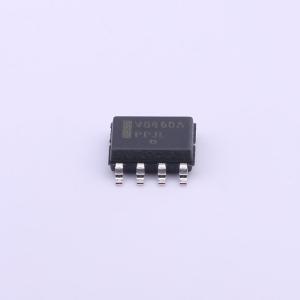

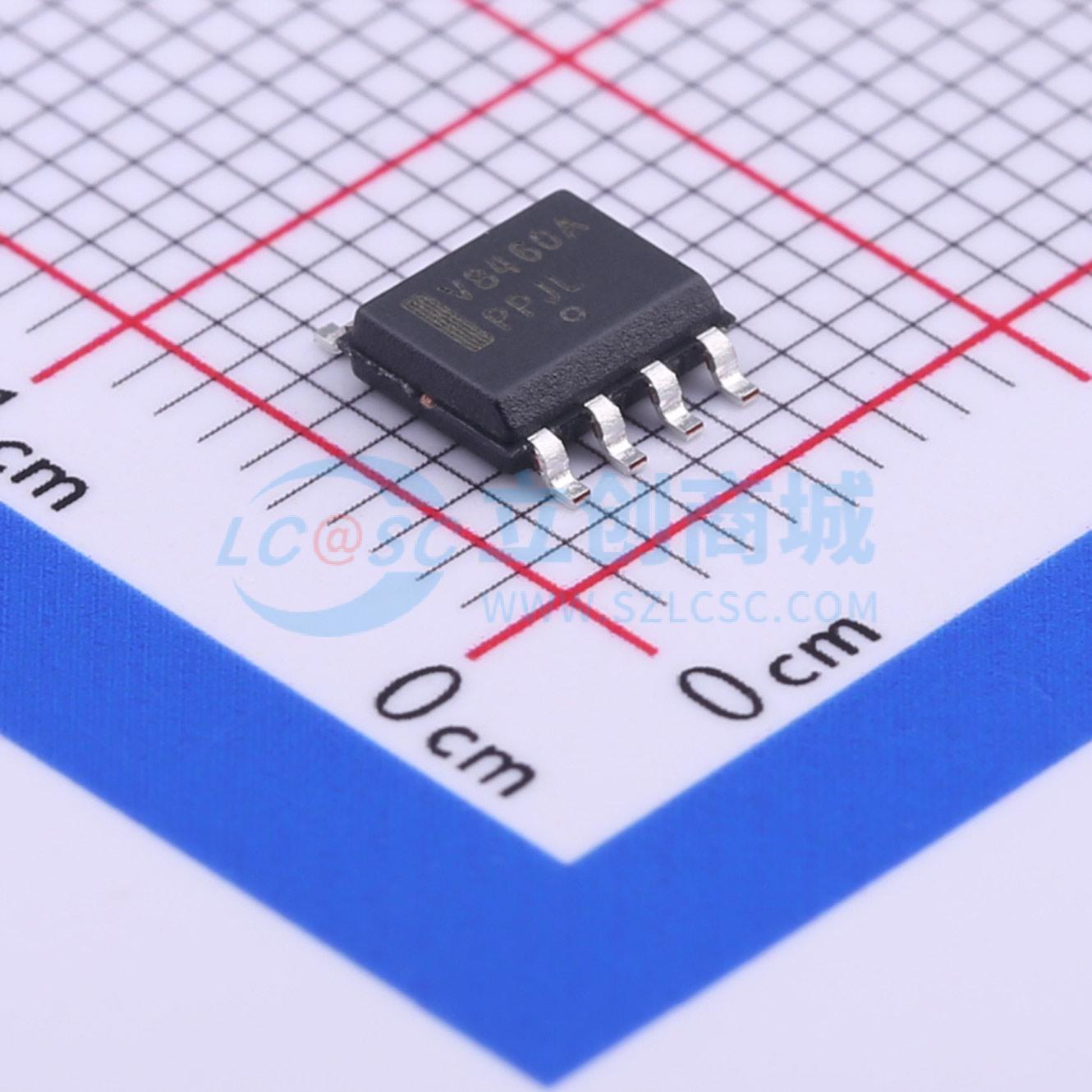

NCV8460ADR2G
具备过热关断和限流功能的自保护高端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV8460A 是一款完全保护的高压侧驱动器，可用于开关各种负载，如灯泡、电磁阀和其他致动器。该器件可以通过有源电流限制和高温关断针对过载情况进行内部保护。 诊断状态输出引脚提供了高温以及开关状态开路负载情况的数字故障指示。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV8460ADR2G
- 商品编号
- C424245
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~36V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
NCV8460A 是一款全保护高边驱动器，可用于切换各种负载，如灯泡、电磁阀和其他执行器。该器件通过主动电流限制和热关断内部保护免受过载条件的影响。诊断输出报告开路负载状况以及热关断的开启和关闭状态。
主要特性包括：
- 短路保护
- 具有自动重启功能的热关断
- 与CMOS（3.3 V / 5 V）兼容的控制输入
- 开启和关闭状态下的开路检测
- 诊断输出
- 欠压和过压关断
- 失地保护
- ESD保护
- 用于低EMI切换的斜率控制
- 极低的待机电流
- NCV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC标准并具备PPAP能力
- 这些设备无铅且符合RoHS标准
典型应用包括切换各种电阻性、电感性和电容性负载，并可以在汽车和工业环境中替代机电继电器和分立电路。
应用领域
- 切换各种阻性、感性和容性负载
- 可以替代电磁继电器和分立电路
- 汽车/工业
