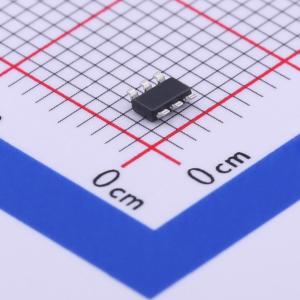

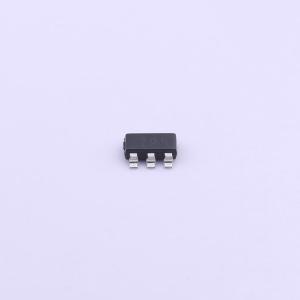

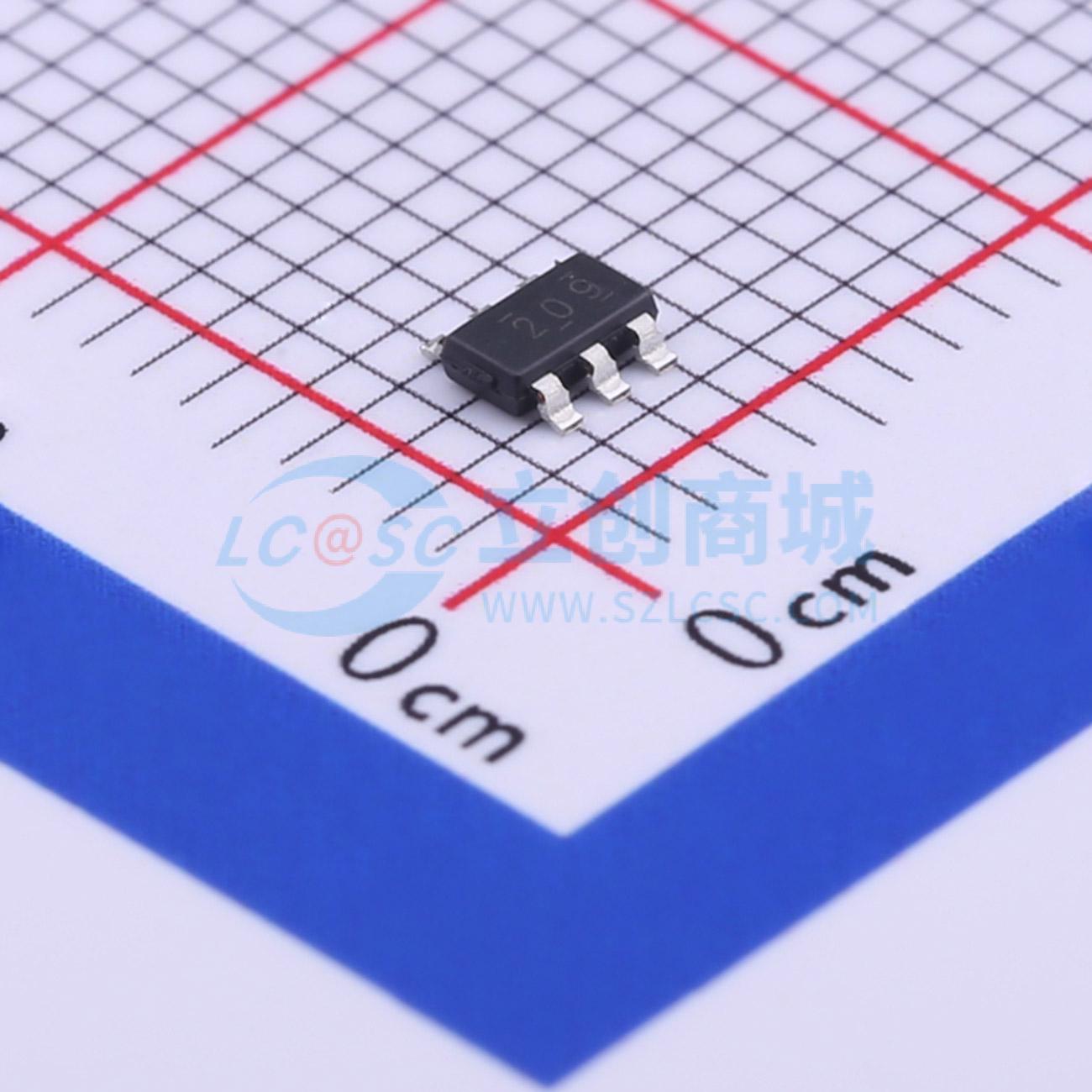

温馨提醒：图片仅供参考，商品以实物为准

TPS562209DDCR

2-A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS562209是一款2A同步降压转换器,采用6引脚SOT-23封装。该器件支持4.5 V至17 V的输入电压范围,输出电压范围为0.76 V至7 V,具有650kHz的开关频率和低关断电流。其独特的D-CAP2模式控制支持快速瞬态响应和低ESR输出电容器。
品牌名称: TI(德州仪器)
商品型号: TPS562209DDCR
商品编号: C411814
商品封装: SOT-23-THIN-6
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TPS562209和TPS563209是简单易用的2A和3A同步降压转换器，采用6引脚SOT - 23封装。这些器件经过优化，可使用最少的外部元件，并实现低待机电流。这些开关模式电源（SMPS）器件采用D - CAP2™模式控制，提供快速瞬态响应，支持低等效串联电阻（ESR）输出电容，如特种聚合物电容和超低ESR陶瓷电容，无需外部补偿元件。 TPS562209和TPS563209始终工作在连续导通模式，与不连续导通模式相比，可降低轻载时的输出纹波电压。TPS56x209采用6引脚1.6×2.9（mm）SOT（DDC）封装，结温范围为 - 40℃至150℃。

商品特性

TPS562209 - 集成122mΩ和72mΩ FET的2A转换器
TPS563209 - 集成68mΩ和39mΩ FET的3A转换器
采用D - CAP2™模式控制，实现快速瞬态响应
输入电压范围：4.5V至17V
输出电压范围：0.76V至7V
开关频率650kHz
低关断电流小于10μA
反馈电压精度1%（25℃）
可从预偏置输出电压启动
逐周期过流限制
打嗝模式欠压保护
非锁存过压保护（OVP）、欠压锁定（UVLO）和热关断（TSD）保护
固定软启动时间：1.0ms

应用领域

数字电视电源
高清蓝光光盘播放器
家庭网络终端
数字机顶盒（STB）

优惠活动

9.9折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交75单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	765mV~7V
	输出电流	2A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
