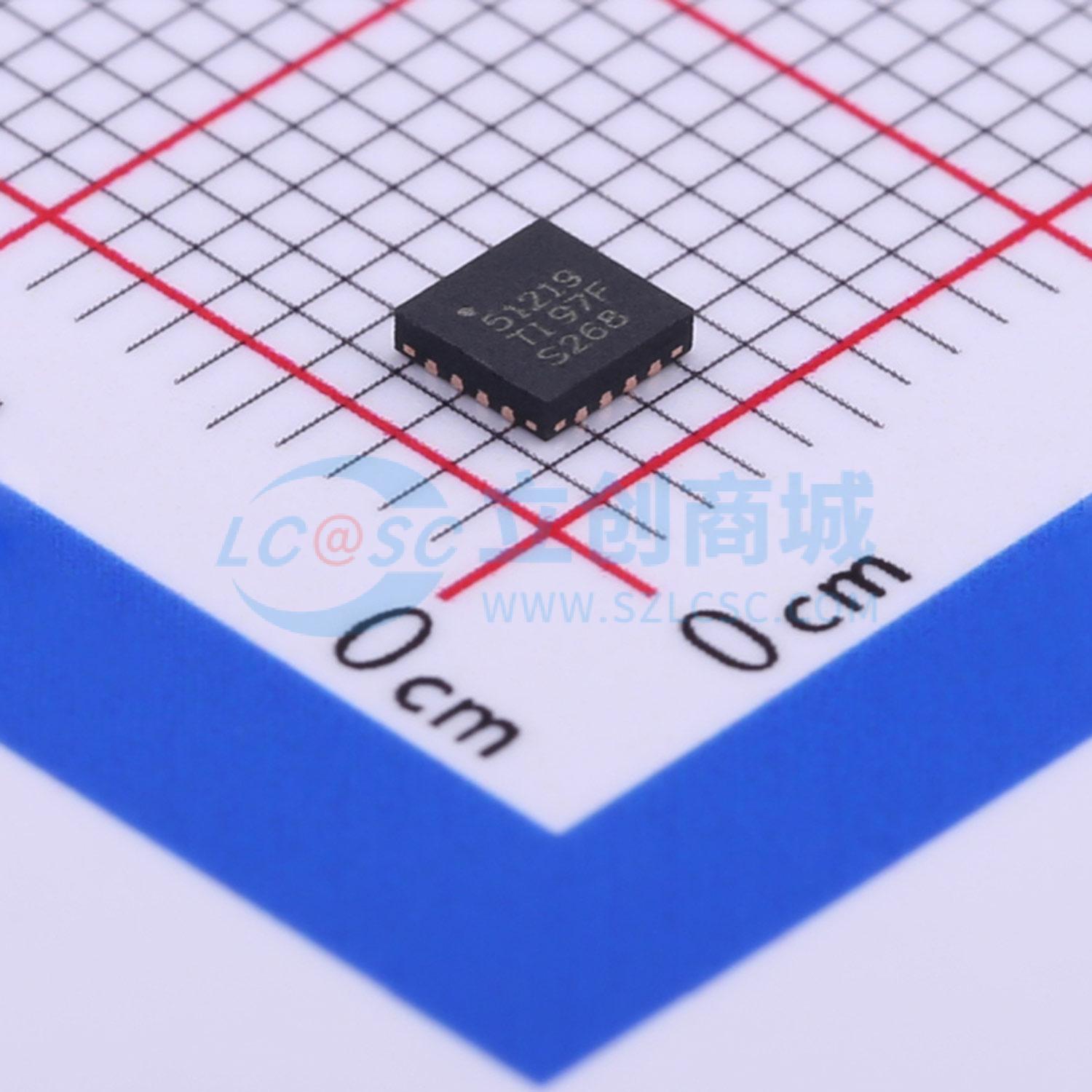

温馨提醒：图片仅供参考，商品以实物为准

TPS51219RTER

降压型 20A 3V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS51219是一款高性能单同步降压控制器,具有差分电压反馈功能。它支持多种控制模式（D-CAPTM或D-CAP2TM）,适用于需要精确直流调节的应用,如笔记本电脑的VCCIO供电。该控制器支持3V至28V的宽输入电压范围,输出电压范围为0.5V至2.0V,最大输出电流可达20A。它还具有自适应导通时间调制、可选控制架构和频率等功能。
品牌名称: TI(德州仪器)
商品型号: TPS51219RTER
商品编号: C411815
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.141克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	560uA
	开关管(内置/外置)	外置
	输出类型	固定
	功能特性	输出电压差分采样；轻载高效模式；逐波限流；过流保护；输出放电；工作状态指示

商品概述

TPS51219是一款支持自适应实时控制的小型单个同步降压控制器，提供控制选择模式可满足广泛的系统需求，能够满足严格的直流控制要求，差分电压反馈和电压补偿功能组合可为负载器件提供高精度电源。小型封装、固定电压选项和较少的外部组件数量节省了成本和空间，专用EN引脚和预设频率选择可最大程度减少设计工作。轻负载条件下采用跳跃模式，配备强大的门驱动器，低侧FET RDS(开)电流感应可在广泛负载范围内提供高效运行，支持外部电阻电流感应选项实现准确电流感应。转换输入电压范围为3V至28V，输出电压范围为0.5V至2.0V，该器件需要外部5V电源，采用16引脚QFN封装，额定工作环境温度为-40℃至85℃。

商品特性

支持差分电压反馈，可实现准确直流补偿调节
输入电压范围宽泛，为3V至28V
输出电压范围为0.5V至2.0V，支持1.05V和1.00V固定输出选项
输出负载范围宽泛，为0A至20A以上
支持可选控制结构和频率的自适应实时调制
D-CAP™模式提供300kHz/400kHz选项，可实现快速瞬态响应
D-CAP2™模式提供500kHz/670kHz选项，适配陶瓷输出电容器
具备4700ppm/℃低侧RDS(开)电流感应
支持RSENSE准确电流感应选项
内置1ms电压伺服系统软启动
内置输出放电功能
具备电源正常输出功能
集成升压开关
内置过压保护、欠压保护、过流保护
具备非锁闭热关断功能
采用3mm×3mm 16引脚QFN (RTE)封装
内置有限的静电放电保护

应用领域

笔记本电脑I/O供电
低输出电压、高电流PC系统导电轨
负载点电源应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~28V
	输出电压	500mV~2V
	输出电流	20A
	开关频率	300kHz；500kHz；400kHz；670kHz
	工作温度	-40℃~+85℃@(TA)
