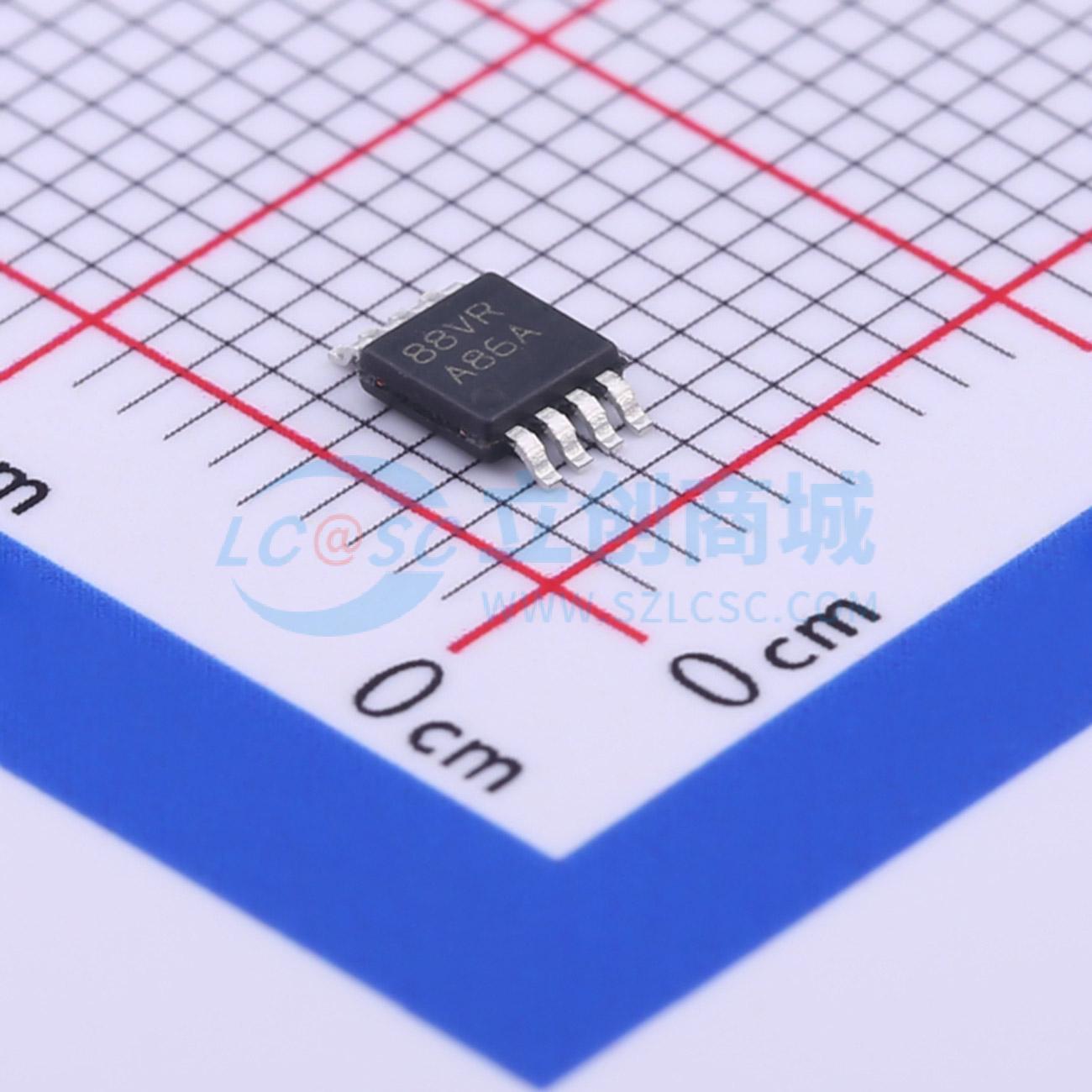

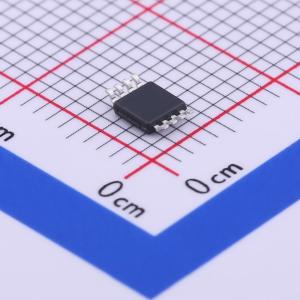

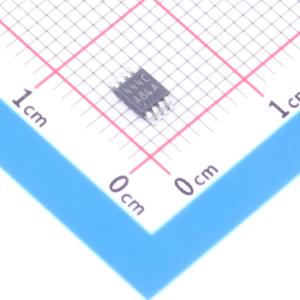

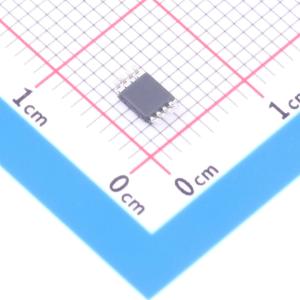

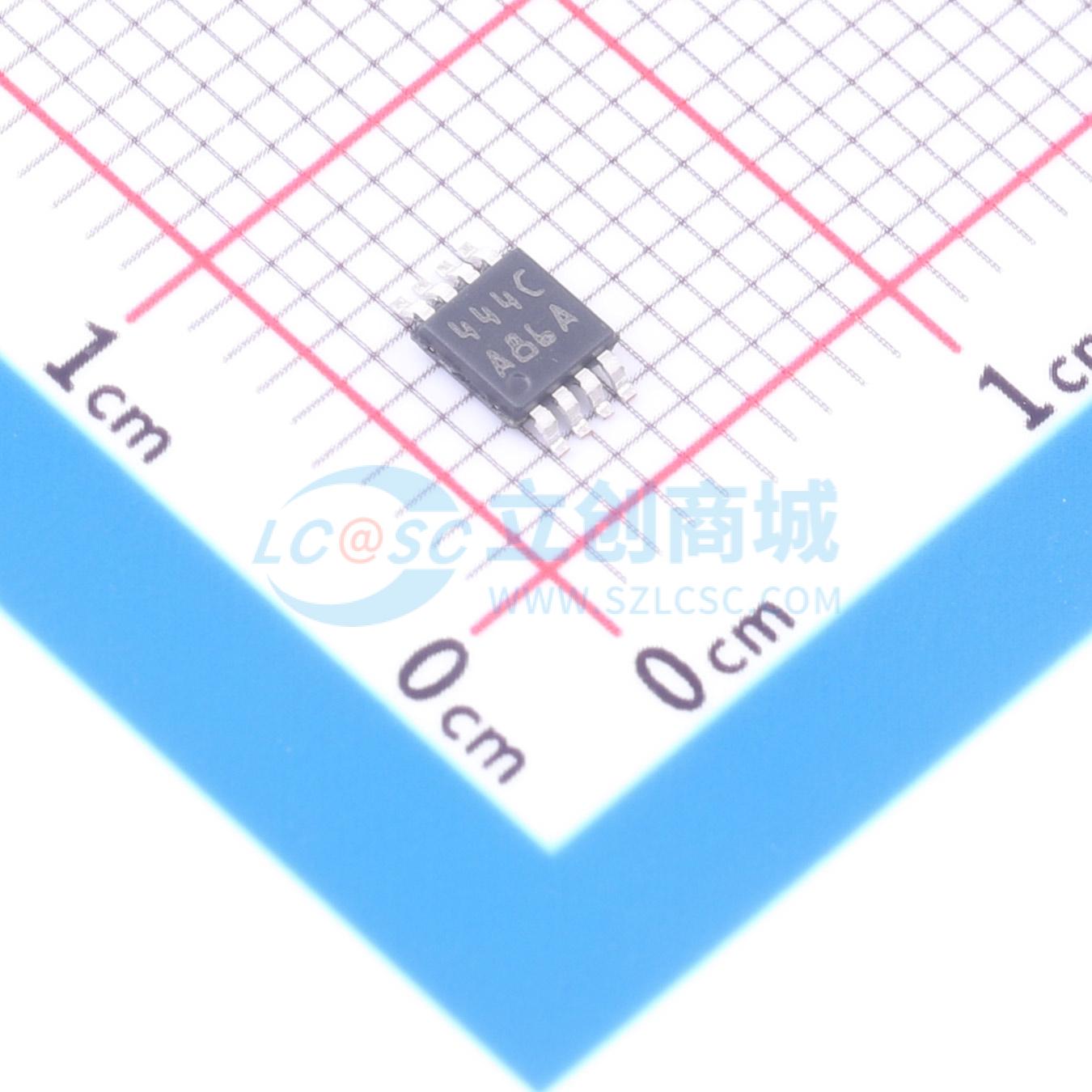

LMV932MMX/NOPB
双路, 5.5V, 1.5MHz, 65mA 输出电流, RRIO 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV932-N 双路、5.5V、1.5MHz、65mA 输出电流、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV932MMX/NOPB
- 商品编号
- C411816
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.4MHz | |
| 输入失调电压(Vos) | 5.5mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 420V/ms | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 57nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 185uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -300mV~9V | |
| 功能特性 | - |
商品概述
LMV93x-N系列包含单路LMV931-N、双路LMV932-N和四路LMV934-N，属于低电压、低功耗运算放大器，工作供电电压范围为1.8V~5.5V，具备轨到轨输入输出，输入共模电压可超出电源电压200mV，可在电源电压范围之外实现增强功能，1.8V供电时，输出空载可实现轨到轨摆幅，带600Ω负载时输出摆幅距轨不超过105mV，优化适配1.8V工作场景，适合便携式电池供电系统，该系列器件速度功耗比表现良好，1.8V供电下可实现1.4MHz增益带宽积，电源电流极低，可驱动600Ω电阻负载以及最高1000pF容性负载，振铃极小，具备101dB的高直流增益，适合低频应用，不同型号对应多种小型封装，适合面积受限的印刷电路板和便携式电子设备。
商品特性
- 可在1.8V、2.7V、5V电压下规范工作
- 带600Ω负载时输出摆幅距轨为80mV，带2kΩ负载时输出摆幅距轨为30mV
- 输入共模电压可超出电源轨200mV
- 单通道电源电流为100μA
- 增益带宽积为1.4MHz
- 输入失调电压最大为4mV
- 提供超小型封装
- 工作温度范围为-40℃~+125℃
- 具备101dB高直流增益
- 可驱动600Ω电阻负载及最高1000pF容性负载，振铃极小
- 单路LMV931-N采用5引脚SC70和SOT-23封装，双路LMV932-N采用8引脚VSSOP和SOIC封装，四路LMV934-N采用14引脚TSSOP和SOIC封装
应用领域
- 手机
- 平板电脑
- 可穿戴设备
- 健康监测
- 便携式及电池供电电子设备
- 电池监测
- 高侧电流检测放大器
