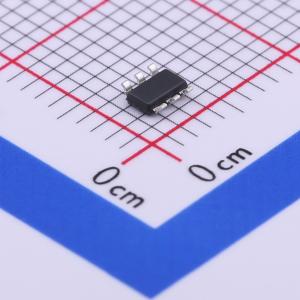

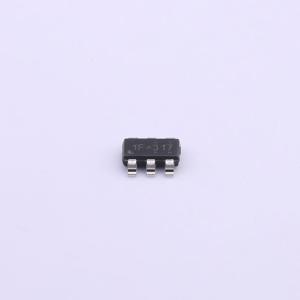

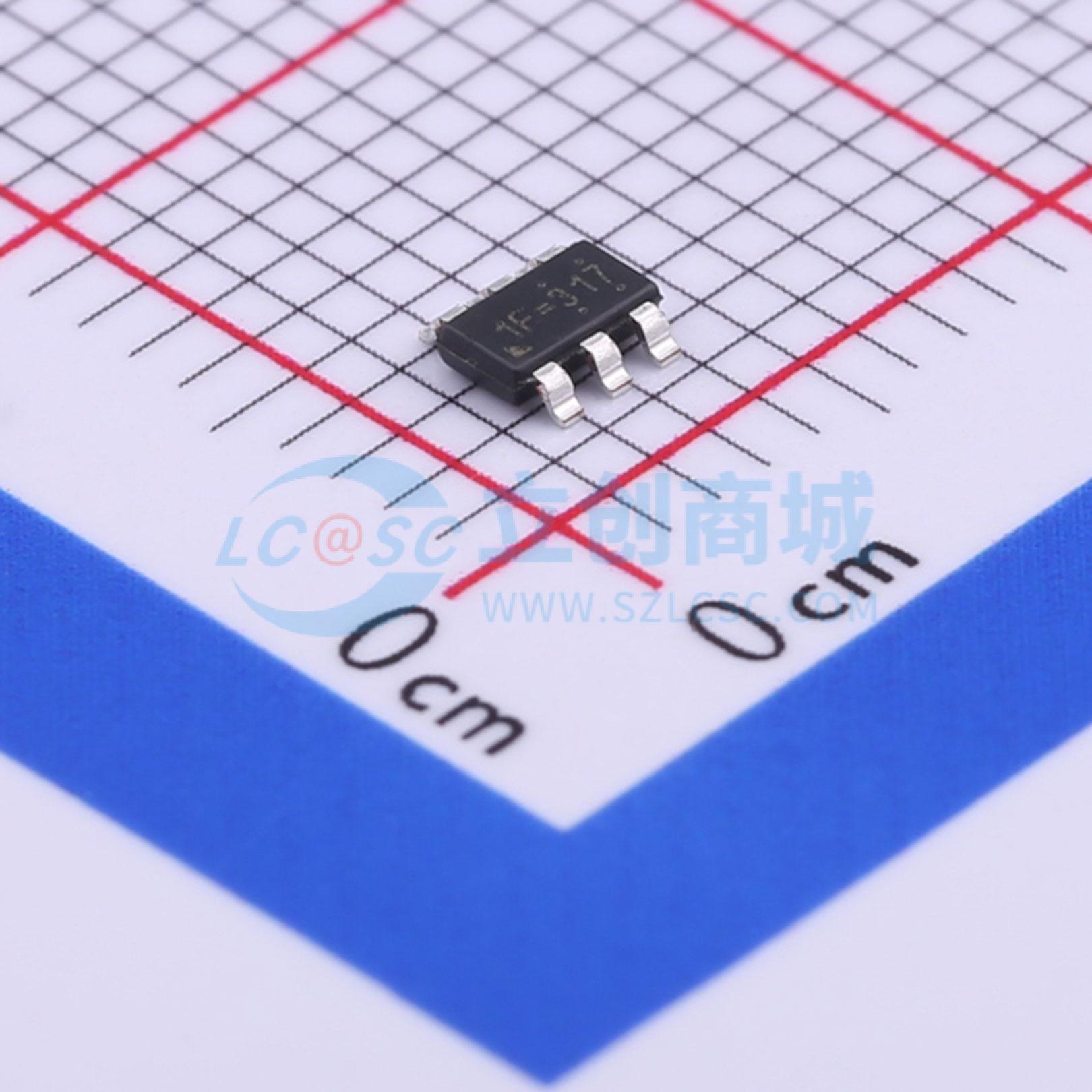

RT6214BHGJ6F

18V、3A、ACOT降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6214A/B 是一款简单易用的 3A 同步降压型 DC-DC 转换器，输入电源电压范围为 4.5V 至 18V。该器件集成了低 RDS(ON)功率 MOSFET，可在 SOT-23 封装中实现高效率，并内置精确的参考电压（根据产品选项为 0.765V 或 0.8V）。RT6214A/B 采用先进恒定导通时间（ACOTTM）控制架构，只需少量外部元件即可实现超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作
品牌名称: RICHTEK(立锜)
商品型号: RT6214BHGJ6F
商品编号: C411868
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

RT6214A/B是一款简单易用的3A同步降压DC-DC转换器，输入电源电压范围为4.5V至18V。该器件集成了低RDS(ON)功率MOSFET，在SOT-23封装中实现高效率，并内置精确的参考电压（根据产品选项为0.765V或0.8V）。 RT6214A/B采用先进恒定导通时间（ACOTTM）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT6214A工作在自动省电模式（PSM），可在轻载运行时保持高效率。RT6214B工作在强制PWM模式，有助于满足严格的电压调节精度要求。 RT6214A/B通过检测两个FET的电流实现可靠的过流保护。该器件具有逐周期限流保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。RT6214A/B SOT-23-6系列内置软启动功能，可防止启动时产生浪涌电流；SOT-23-8系列可通过在外部SS引脚连接电容实现可编程启动。该器件还具备输入欠压锁定、输出欠压保护和过温保护（热关断）功能，确保在所有工作条件下安全平稳运行。RT6214A/B提供TSOT-23-6 (FC)和TSOT-23-8 (FC)封装。

商品特性

输入电源电压范围：4.5V至18V
内置100mΩ/50mΩ低RDS(ON)功率FET的3A转换器
采用先进恒定导通时间（ACOTTM）控制实现超快速瞬态响应
固定开关频率：500kHz（SOT23-6）或650kHz（SOT23-8）
可选工作模式：
- 自动省电模式（PSM）（RT6214A）
- 强制PWM模式（RT6214B）
针对低ESR陶瓷输出电容进行优化
±1.5%高精度反馈参考电压
输出电压范围：最高6.5V
SOT-23-6内置固定软启动（典型值1ms）
SOT-23-8支持外部可调软启动
预偏置输出的单调启动
上管/下管FET保护实现可靠的过流保护
输入欠压锁定（UVLO）
带打嗝模式的输出欠压保护（UVP）
过温保护（OTP）（热关断）
使能控制
SOT-23-8具备电源正常指示功能
符合RoHS标准且无卤
提供TSOT-23-6或TSOT-23-8封装

应用领域

机顶盒
液晶电视
家庭网络设备
监控设备
通用应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~6.5V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
