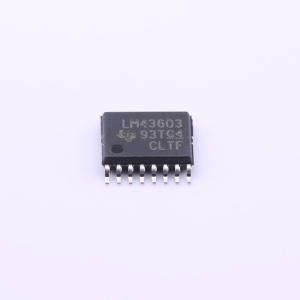

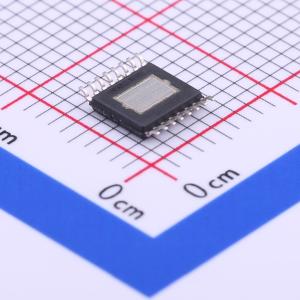

LM43603PWPR

3.5V至36V，3A同步降压电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM43603是一款3.5V至36V输入电压范围的3A同步降压转换器,具有高效率和低静态电流特性。它支持可调频率范围200kHz至2.2MHz,内置同步整流,支持外部时钟同步,具备多种保护功能。
品牌名称: TI(德州仪器)
商品型号: LM43603PWPR
商品编号: C412826
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM43603稳压器是一款易用的同步降压DC-DC转换器，能够在3.5 V至36 V（绝对最大42 V）的输入电压范围内驱动高达3 A的负载电流。LM43603在极小的解决方案尺寸下，具备出色的效率、输出精度和压降。该系列产品还有0.5 A、1 A和2 A负载电流可选，且引脚兼容。采用峰值电流模式控制，实现简单的控制环路补偿和逐周期电流限制。可选功能包括可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪，为广泛的应用提供了灵活易用的平台。轻载时的不连续传导和自动频率调制可提高轻载效率。该系列所需的外部元件极少，引脚排列便于实现简单、优化的PCB布局。保护功能包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43603器件提供HTSSOP / PWP 16引脚封装（5.1 mm x 6.6 mm x 1.2 mm）和带可焊侧翼的VSON-16封装。HTSSOP封装与LM43600、LM43601、LM43602、LM46000、LM46001、LM46002引脚兼容。VSON-16封装仅与LM43602引脚兼容。

商品特性

稳压时静态电流为27 μA
轻载时高效（DCM和PFM）
符合EN55022/CISPR 22 EMI标准
集成同步整流
可调频率范围：200 kHz至2.2 MHz（默认500 kHz）
可与外部时钟进行频率同步
内部补偿
与几乎任何陶瓷、聚合物、钽和铝电容器组合都能保持稳定
电源正常标志
可软启动至预偏置负载
内部软启动时间：4.1 ms
可通过外部电容延长软启动时间
具备输出电压跟踪能力
精确使能以实现可编程系统欠压锁定
带打嗝模式的输出短路保护
过温热关断保护
可使用WEBENCH电源设计器基于LM43603进行定制设计

应用领域

工业电源
电信系统
亚AM波段汽车应用
通用宽输入电压稳压
高效负载点稳压

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	1V~28V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
