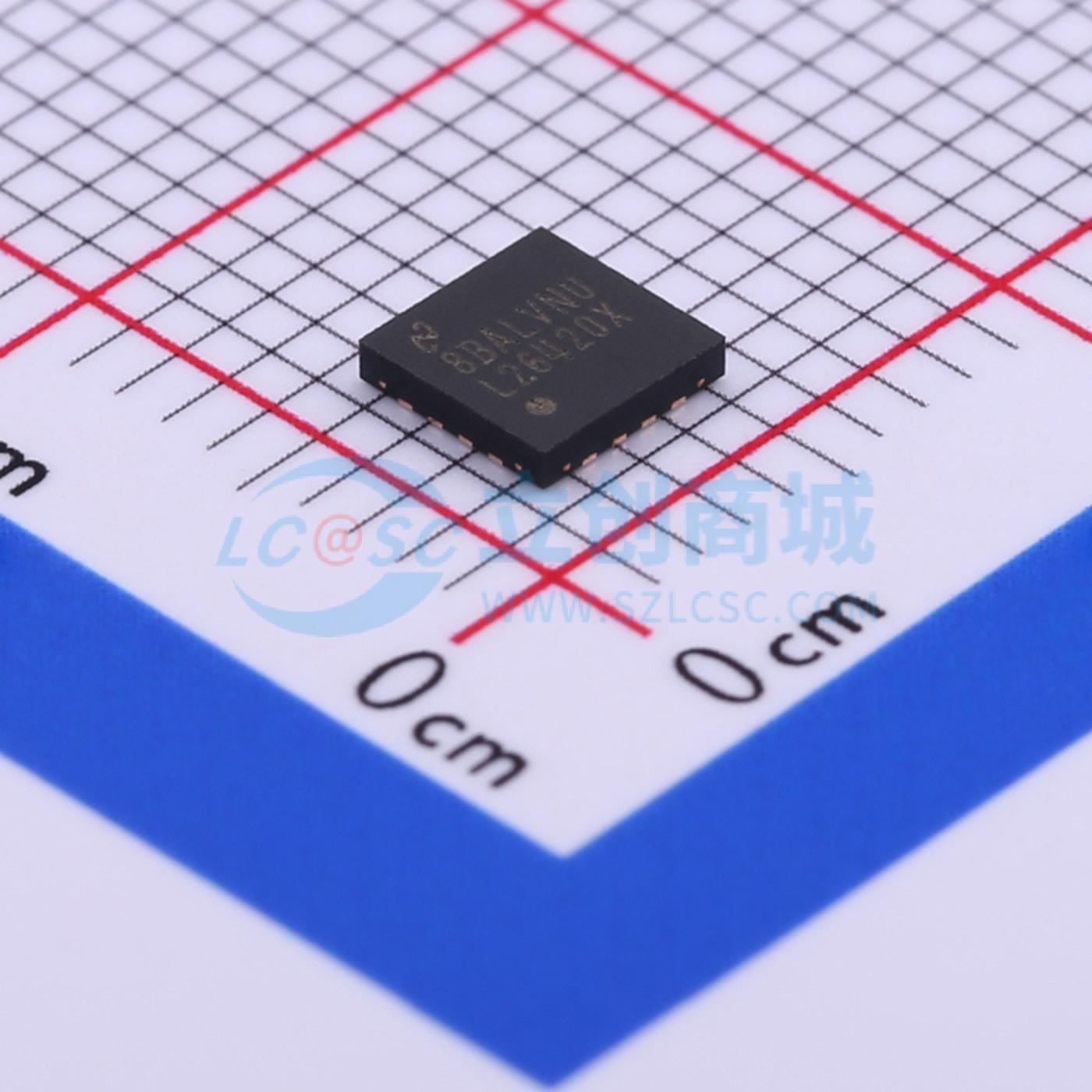

温馨提醒：图片仅供参考，商品以实物为准

LM26420XSQ/NOPB

降压型 2A 3V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM26420 双通道 2A 高效同步直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM26420XSQ/NOPB
商品编号: C411876
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LM26420稳压器是一款单片、高效的双路PWM降压型DC/DC转换器。该器件能够驱动两路2A负载，采用先进的BICMOS技术，内置75mΩ PMOS上管和50mΩ NMOS下管，可实现最佳功率密度。一流的控制电路可实现低至30ns的导通时间，从而在3V至5.5V的整个输入工作范围内支持极高频率转换，最低输出电压可达0.8V。尽管工作频率很高，但仍易于实现高达93%的效率。该器件具备外部关断功能，待机电流超低。LM26420采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。

商品特性

符合CISPR25 5级传导发射标准
输入电压范围为3V至5.5V
输出电压范围为0.8V至4.5V
每个稳压器的输出电流为2A
高开关频率：2.2MHz（LM26420X）、0.55MHz（LM26420Y）
0.8V、1.5%的内部电压基准
内部软启动
每个输出均有独立的电源正常指示和精确使能功能
电流模式PWM工作方式
热关断保护
过压保护
可对预偏置输出负载进行启动
两路稳压器相位相差180°
可使用WEBENCH电源设计器基于LM26420进行定制设计

应用领域

现场可编程门阵列（FPGA）的本地5V至内核电压转换
硬盘驱动器（HDD）和机顶盒的内核供电
USB供电设备
为CPU和ASIC的内核及I/O供电

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	800mV~4.5V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	3.3mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护；工作状态指示
