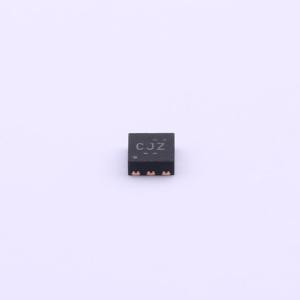

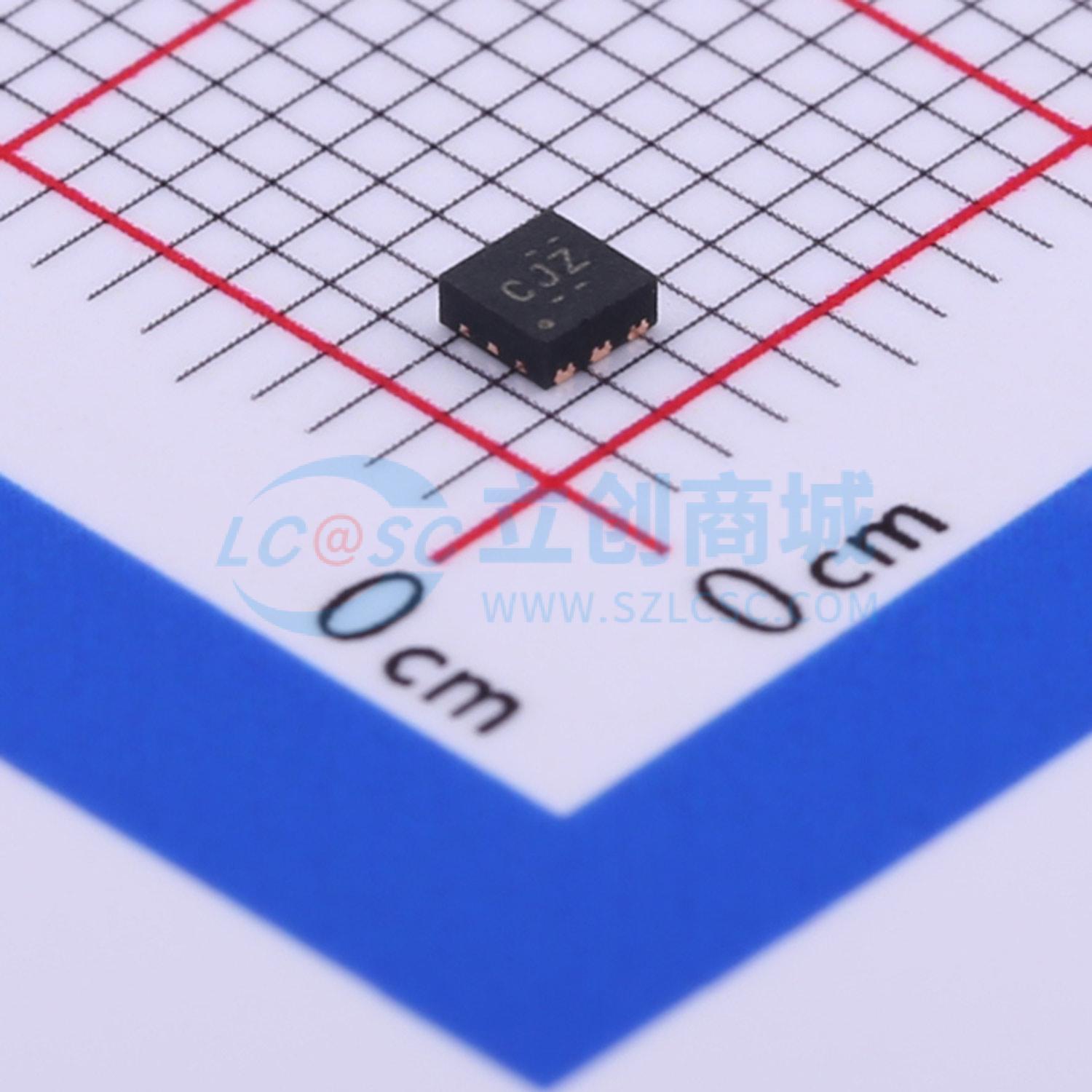

温馨提醒：图片仅供参考，商品以实物为准

TPS2553DRVR-1

精密可调、带电流限制的电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2553-1 高电平有效且具有闭锁和反向阻断功能的 0.075-1.7A 可调节ILIMIT、2.5-6.5V、85mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2553DRVR-1
商品编号: C411878
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TPS255x和TPS255x - 1电源分配开关适用于需要精确限流、遇到大电容负载和短路的应用场景，可提供高达1.5 A的连续负载电流。这些器件可通过外部电阻实现75 mA至1.7 A（典型值）的可编程限流阈值。在较高的限流设置下，限流精度可达±6%。电源开关的上升和下降时间受到控制，以最大程度减少开启和关闭期间的电流浪涌。

当输出负载超过限流阈值时，TPS255x器件通过恒流模式将输出电流限制在安全水平。TPS255x - 1器件在过流或反压情况下通过锁断电源开关来提供断路器功能。当输出电压高于输入电压时，内部反压比较器会禁用电源开关，以保护开关输入侧的器件。在过流和反压情况下，FAULT输出引脚拉低。

商品特性

最大负载电流高达1.5 A
1.7 A时限流精度为±6%（典型值）
满足USB限流要求
与TPS2550和TPS2551向后兼容
可调限流范围：75 mA至1700 mA（典型值）
恒流（TPS255x）和锁断（TPS255x - 1）版本
快速过流响应 - 2 µs（典型值）
85 mΩ高端MOSFET（DBV封装）
输入 - 输出反向电压保护
工作范围：2.5 V至6.5 V
内置软启动
符合IEC 61000 - 4 - 2标准的15 kV ESD保护（带外部电容）
UL认证 – 文件编号E169910和NEMKO IEC60950 - 1 - am1 ed2.0
查看德州仪器（TI）开关产品组合

应用领域

USB端口和集线器
数字电视
机顶盒
VOIP电话

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	115mΩ
	工作温度	-40℃~+105℃
	特性	过热保护(OTP)；过流保护(OCP)
