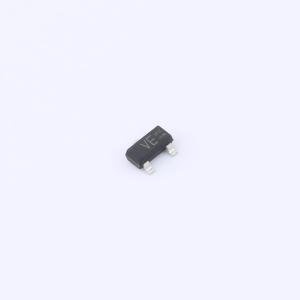

温馨提醒：图片仅供参考，商品以实物为准
BSS138BKT116
1个N沟道 耐压:60V 电流:400mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：快速开关。 超低电压驱动（2.5V驱动）。 高达2kV（HBM）的ESD保护。 无铅镀铅；符合RoHS标准。 无卤素。应用：开关电路。 低端负载开关
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BSS138BKT116
- 商品编号
- C3289984
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 400mA | |
| 导通电阻(RDS(on)) | 490mΩ@10V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@10uA | |
| 输入电容(Ciss) | 47pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | - | |
| 输出电容(Coss) | 10pF |
商品概述
RM2305采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20 V，ID = -4.1 A
- 在VGS = -2.5 V时，RDS(ON) < 75 mΩ
- 在VGS = -4.5 V时，RDS(ON) < 52 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- PWM应用-负载开关-电源管理
