温馨提醒：图片仅供参考，商品以实物为准

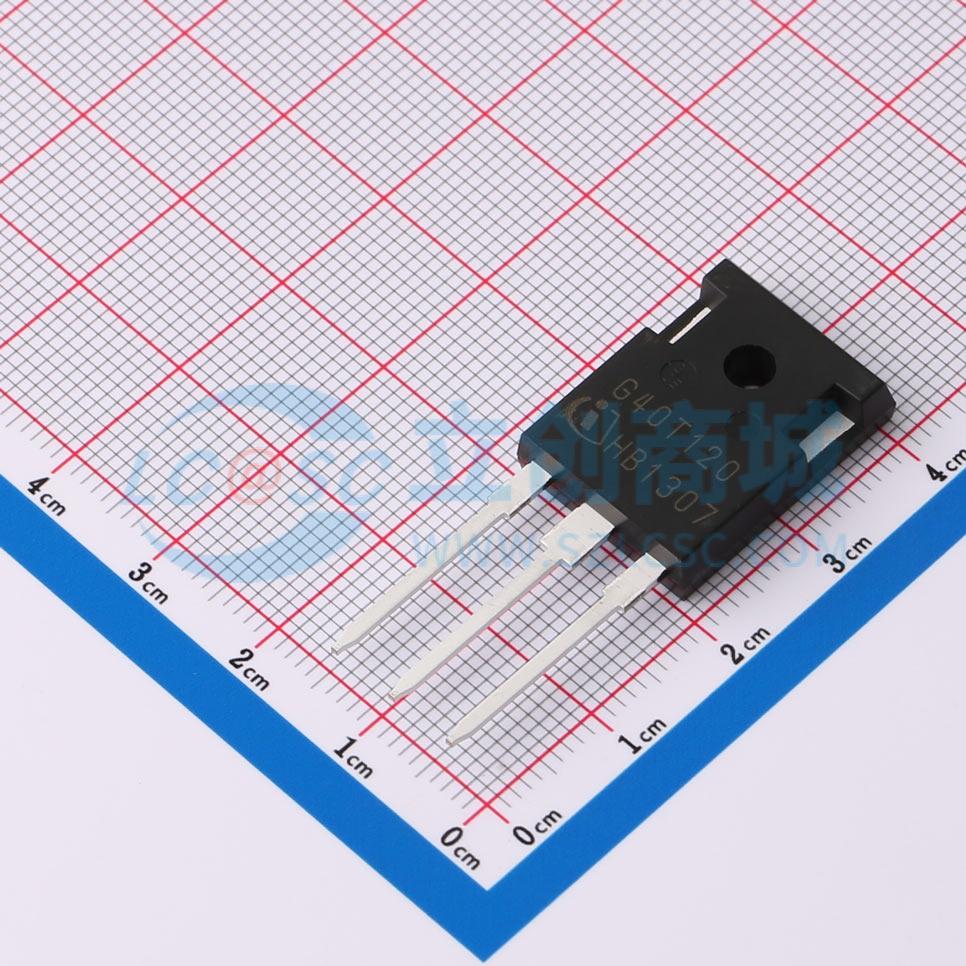

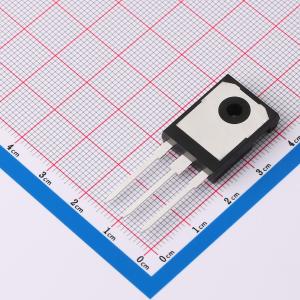

IGW40T120FKSA1
1.2kV 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：短路耐受时间：10μs。 TrenchStop和Fieldstop技术用于1200V应用，提供非常紧密的参数分布、高耐用性和温度稳定性能。 NPT技术由于VCE(sat)的正温度系数，具有易于并联开关的能力。 低电磁干扰。 低栅极电荷。 根据JEDEC标准针对目标应用进行了认证。应用：变频器。 不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW40T120FKSA1
- 商品编号
- C3191718
- 商品封装
- TO-247-3-1
- 包装方式
- 管装
- 商品毛重
- 10.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型)；FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 270W | |
| 输出电容(Coes) | 130pF | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 203nC | |
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 48ns | |
| 关断延迟时间(Td(off)) | 480ns | |
| 导通损耗(Eon) | 6.5mJ | |
| 关断损耗(Eoff) | 6.5mJ | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 110pF |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交1单
