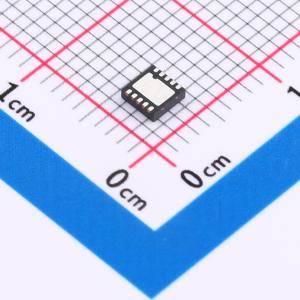

温馨提醒：图片仅供参考，商品以实物为准
MPQ4561DQ-AEC1-LF-Z
1.5A、2MHz、55V降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4561DQ-AEC1-LF-Z
- 商品编号
- C3187600
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~55V | |
| 输出电压 | 800mV~52V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4561是一款高频降压型开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供高达1.5A的输出电流，具有快速的环路响应和易于补偿的特点。 3.8V至55V的宽输入电压范围适用于各种降压应用，包括汽车输入环境中的应用。12μA的关断模式电源电流使其适用于电池供电的应用。 轻载条件下降低的开关频率可在较宽的负载范围内实现高功率转换效率，同时降低开关和栅极驱动损耗。 频率折返功能可防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。 通过2MHz的开关频率，MPQ4561能够避免EMI（电磁干扰）噪声问题，例如AM收音机和ADSL应用中出现的问题。 MPQ4561采用带有外露焊盘的3mm x 3mm QFN10封装。
商品特性
- 保证工业/汽车温度范围限制
- 3.8V至55V宽工作输入范围
- 300mΩ内部功率MOSFET
- 高达2MHz可编程开关频率
- 140μA静态电流
- 与陶瓷电容配合稳定工作
- 外部软启动
- 高达95%的效率
- 输出电压可在0.8V至52V之间调节
- 采用QFN10（3mmx3mm）封装
- 通过AEC-Q100认证
应用领域
- 高压功率转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
