温馨提醒：图片仅供参考，商品以实物为准

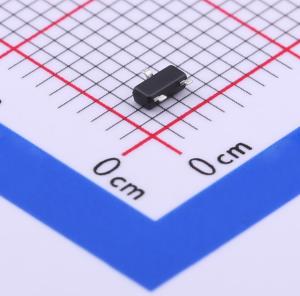

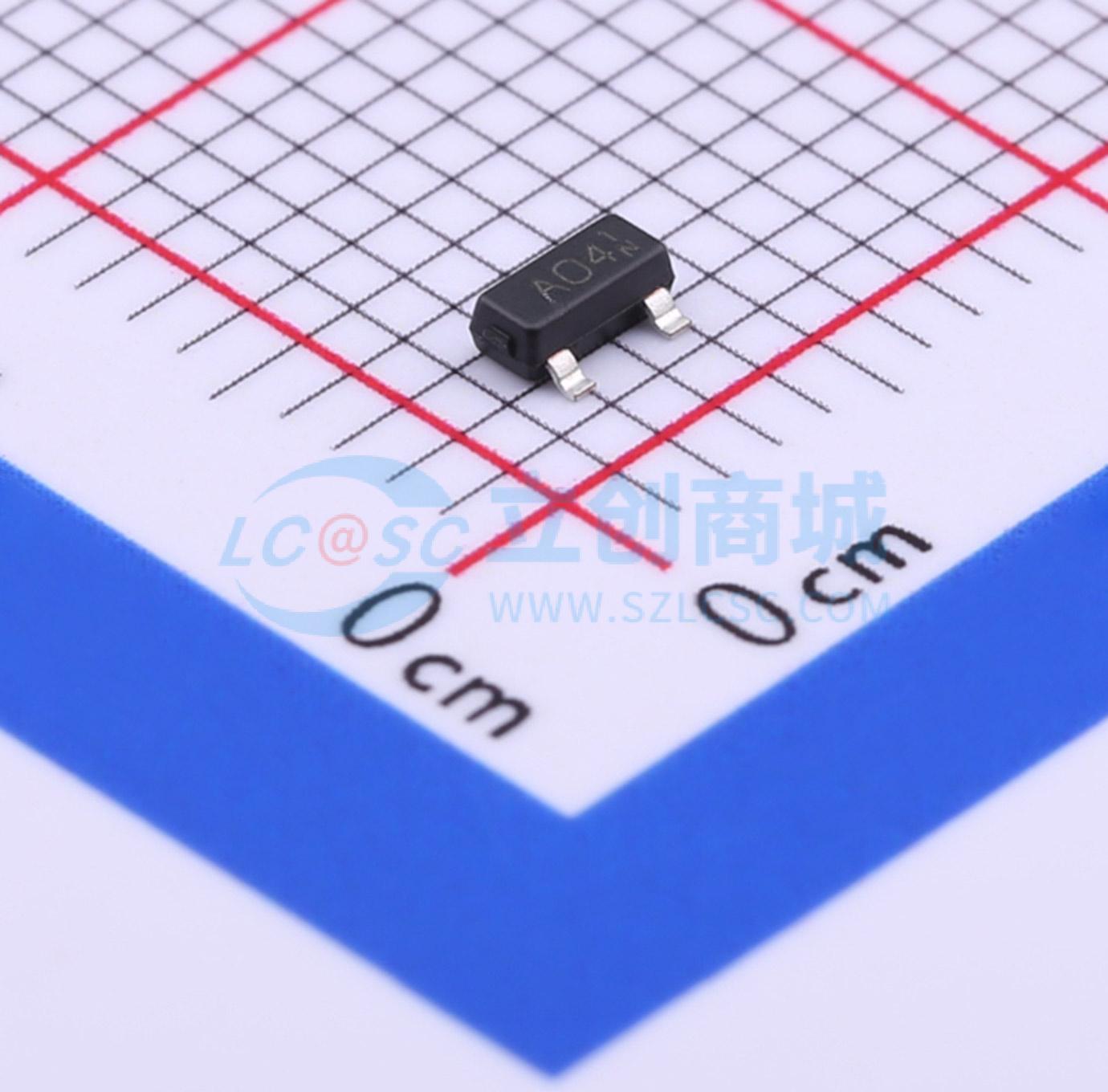

PJA3404_R1_00001
1个N沟道 耐压:30V 电流:5.6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON), VGS@10V, ID@5.6A < 30mΩ。 RDS(ON), VGS@4.5V, ID@3.5A < 45mΩ。 先进的沟槽工艺技术。 专为开关负载、PWM应用等设计。 符合欧盟RoHS 2011/65/EU指令的无铅产品。 符合IEC61249标准的绿色模塑料（无卤素）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3404_R1_00001
- 商品编号
- C391631
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 2.1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@10V | |
| 输入电容(Ciss) | 343pF | |
| 反向传输电容(Crss) | 34pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 48pF |
商品特性
- 栅源电压(VGS)为10V、漏极电流(ID)为5.6A时,导通电阻(RDS(ON))<30mΩ
- 栅源电压(VGS)为4.5V、漏极电流(ID)为3.5A时,导通电阻(RDS(ON))<45mΩ
- 先进的沟槽工艺技术
- 专为开关负载、脉宽调制(PWM)应用等设计
- 符合欧盟RoHS 2011/65/EU指令的无铅产品
- 符合IEC61249标准的绿色模塑化合物(无卤)
