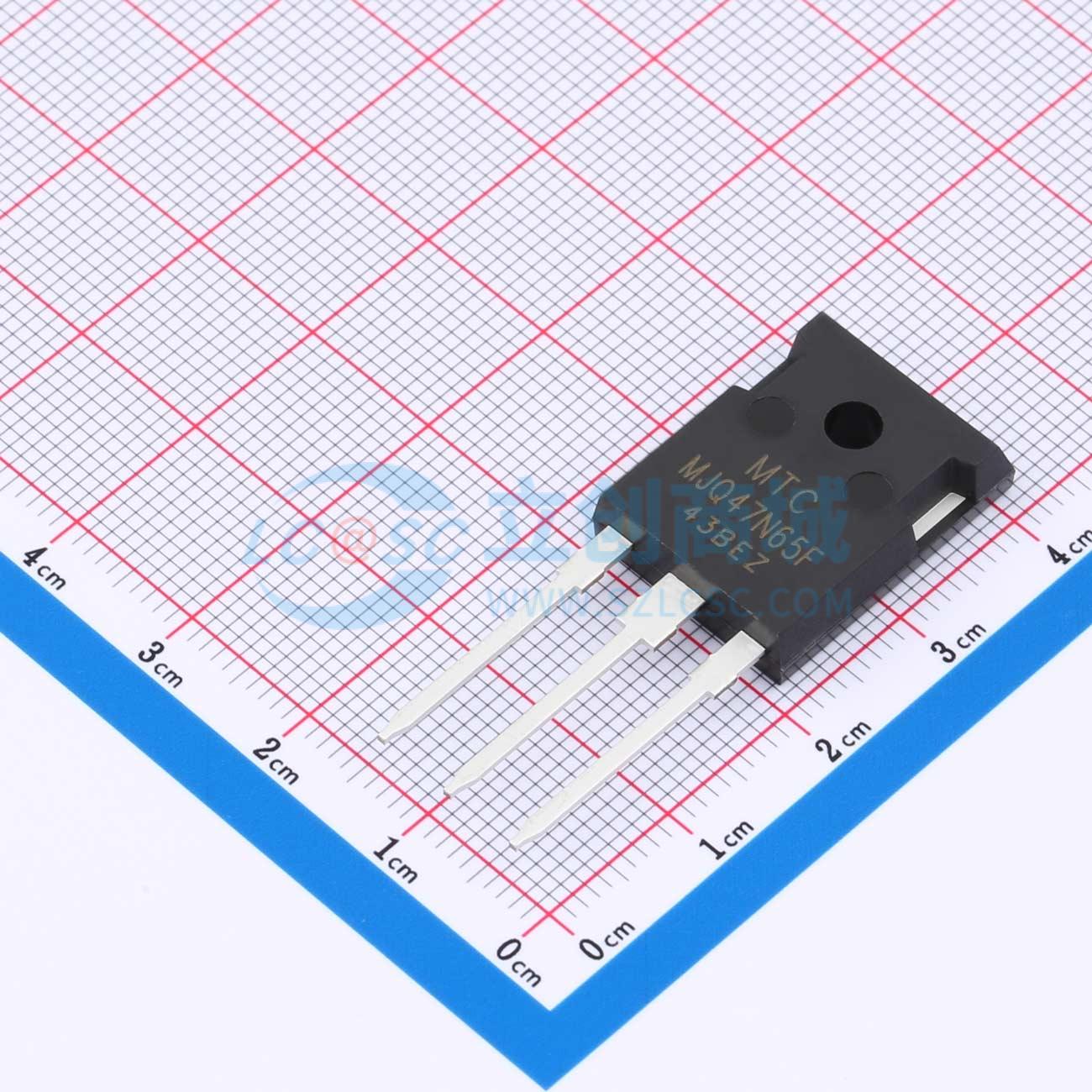

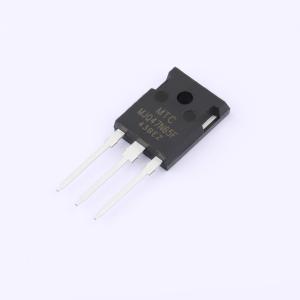

MJQ47N65F
1个N沟道 耐压:655V 电流:47A
- 描述
- 类型：N沟道 漏源电压(Vdss)：1200V 连续漏极电流(Id)：4A 导通电阻(RDS(on)@Vgs,Id)：2.9Ω
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJQ47N65F
- 商品编号
- C34373732
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.726667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 655V | |
| 连续漏极电流(Id) | 47A | |
| 导通电阻(RDS(on)) | 95mΩ@10V | |
| 耗散功率(Pd) | 391W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 85nC@10V | |
| 输入电容(Ciss) | 4.799nF | |
| 反向传输电容(Crss) | 4.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 输出电容(Coss) | 482pF |
商品特性
- 650V、47A,RDS(ON)(典型值)= 82 mΩ(VGS = 10 V 时)
- 先进超结技术
- 栅极开关易于控制
- 增强型:VGS(th) = 3 至 5 V
应用领域
- 电动汽车充电、不间断电源应用
- 太阳能逆变器、服务器电源、电信电源
- 升压功率因数校正(PFC)开关、半桥或不对称半桥或串联谐振半桥及全桥拓扑结构
