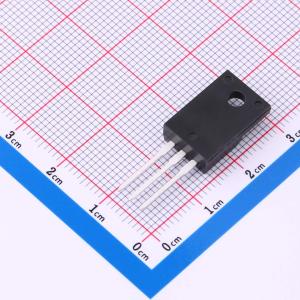

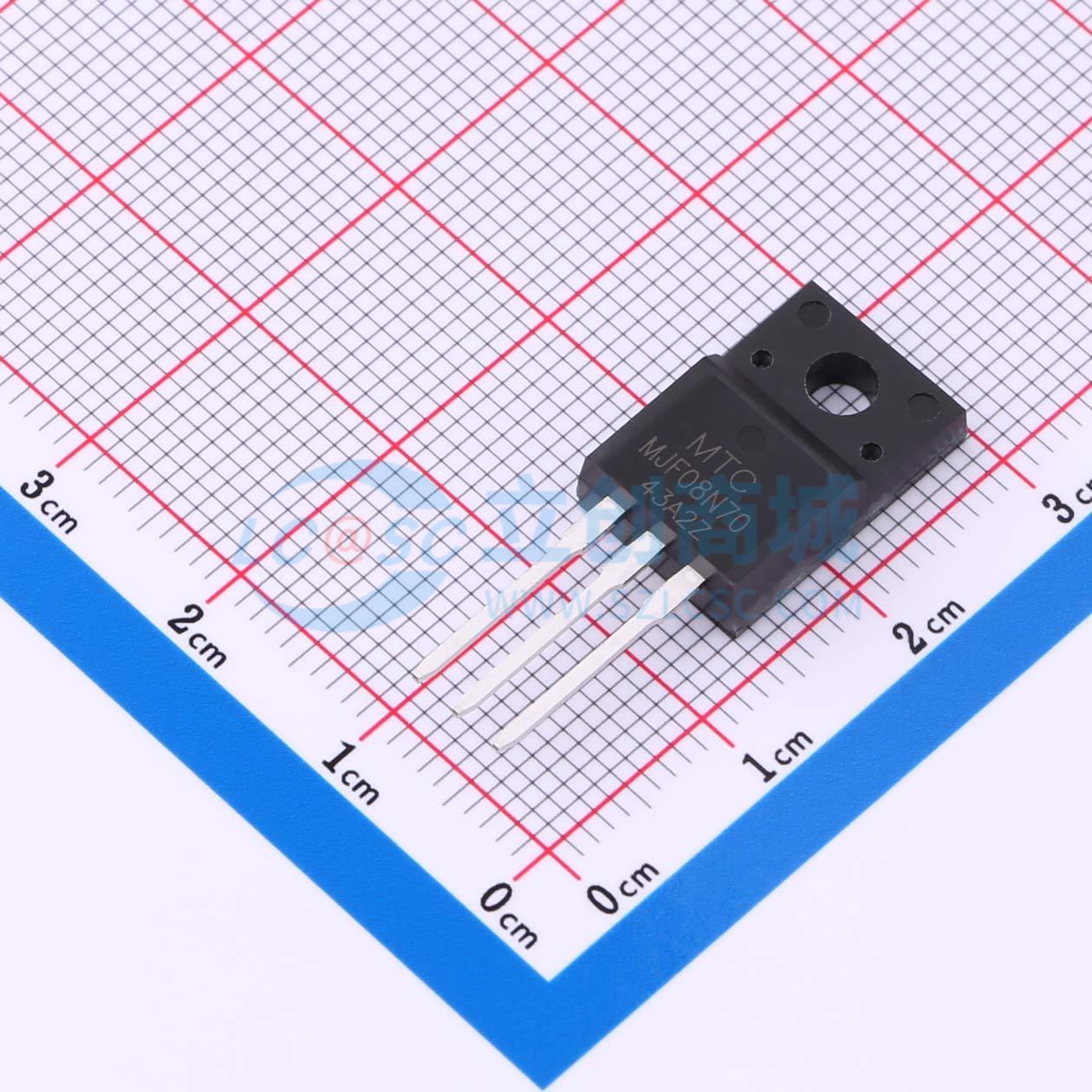

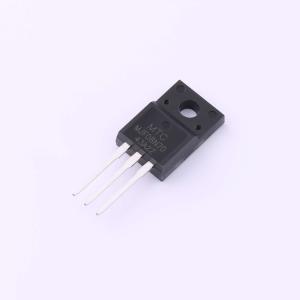

MJF08N70
1个N沟道 耐压:700V 电流:8A
- 描述
- 类型：N沟道 漏源电压(Vdss)：650V 连续漏极电流(Id)：7A 导通电阻(RDS(on)@Vgs,Id)：1.15Ω
- 品牌名称
- MP(美禄科技)
- 商品型号
- MJF08N70
- 商品编号
- C34373735
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.393克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 600mΩ@10V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 4.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@13V | |
| 输入电容(Ciss) | 599pF | |
| 反向传输电容(Crss) | 3.55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 76pF |
商品特性
- 650V、20A，VGS = 10V 时，RDS(ON)（典型值） = 0.19Ω
- 先进超结技术
- 栅极开关易于控制
- 增强型：VGS(th) = 2.8 至 4.2V
应用领域
- LED 照明
- LCD 与 PDP 电视
- 电源、适配器
- 升压 PFC 开关
- HB、AHB 或 LLC 拓扑结构
