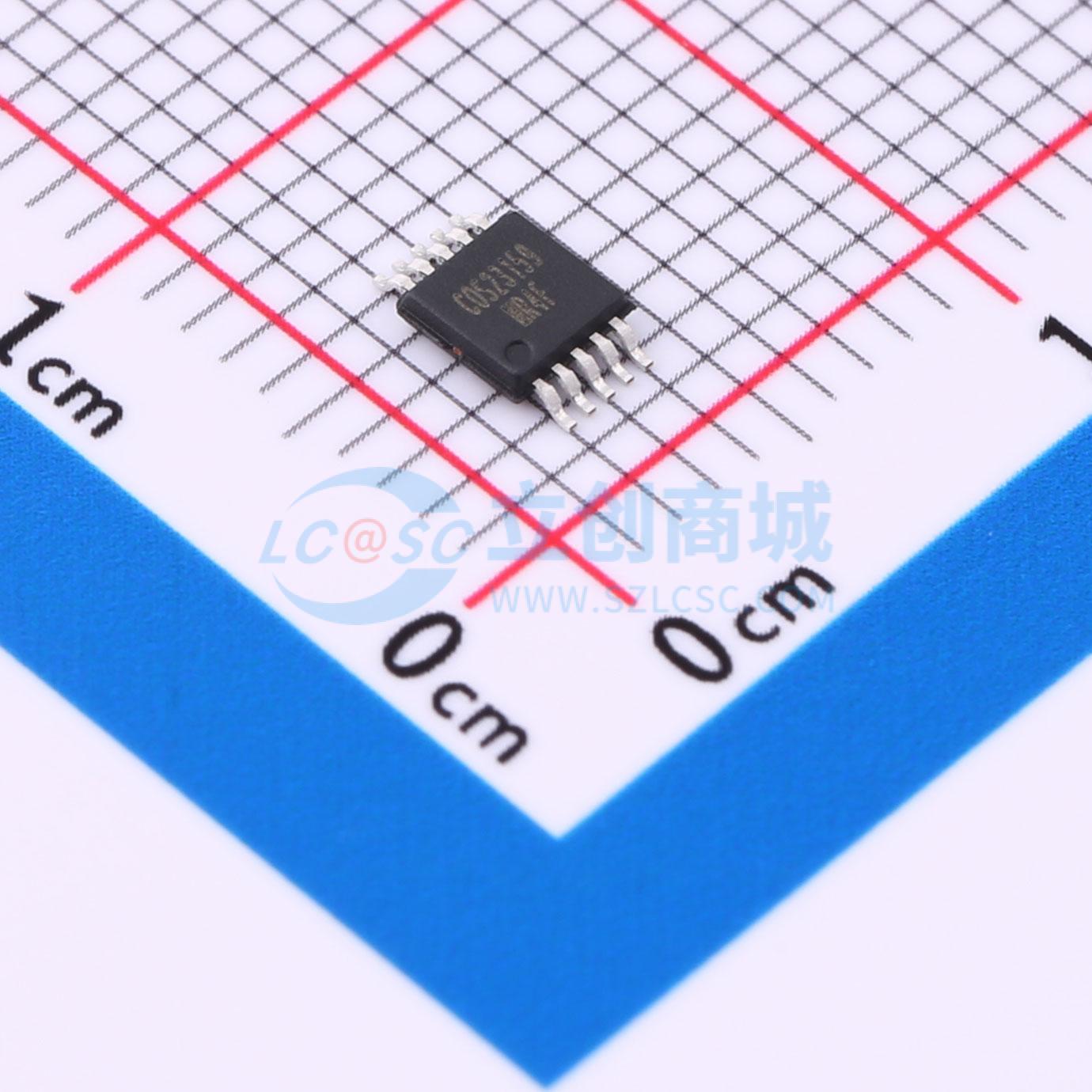

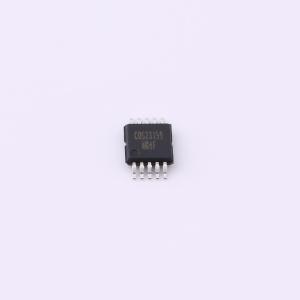

温馨提醒：图片仅供参考，商品以实物为准

COS5A23159

单刀双掷（SPDT）1路输入4路输出模拟开关，2:1多路复用器/1:2解复用器

描述: 1Ω 5V/3.3V 双通道 SPDT 开关
品牌名称: COSINE(科山芯创)
商品型号: COS5A23159
商品编号: C34373752
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.156333克(g)

商品参数

商品概述

COS5A23159是一款低压双通道、双向、单刀双掷（SPDT）CMOS模拟开关。该器件可通过单电源1.8V至5.5V实现轨到轨摆幅的信号传输。开关导通时，两个方向的导通性能相同。数字输入的逻辑阈值为0.8V至2.4V，在使用+5V电源时可确保与TTL/CMOS逻辑兼容。 COS5A23159具有低导通电阻和出色的导通电阻匹配特性，具备先断后通功能，可防止信号从一个通道切换时出现信号失真。该器件适用于各种低功耗应用，包括信号选通、斩波、调制和多路复用。

商品特性

1.8V至5.5V单电源供电
低导通电阻：1Ω（典型值）
-3dB带宽：90 MHz
快速开关速度
先断后通操作
轨到轨操作
与TTL/CMOS逻辑兼容
支持模拟和数字信号
小封装：MSOP10、DFN10 - 3x3
扩展工业温度范围：-40℃至+125℃

应用领域

计算机外设
音频和视频信号切换
便携式设备
通信电路
信号选通、多路复用器/解复用器
信号调制或解调
采样保持系统
电信信号切换
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.8V~5.5V
	导通时间(ton)	16ns

	属性	参数值
	导通电阻(Ron)	700mΩ
	关闭时间(toff)	8ns
	工作温度	-40℃~+125℃
	导通电容(Con)	55pF
	带宽	90MHz
