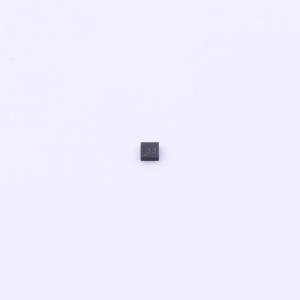

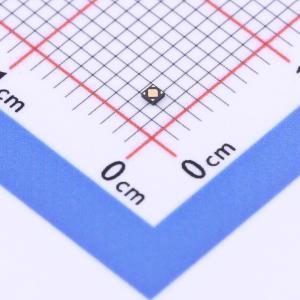

温馨提醒：图片仅供参考，商品以实物为准

JY1103-H330QX

LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 正电压调节器具有高速、低压差和高精度输出，通过低电流消耗实现。输出电压在给定温度范围内通过Vref控制温度特性保证在±2%以内。它适用于低ESR电容器作为输出稳定电容器。通过使EN = VSS，可使用内部开关对充电的ESR电容器进行放电，使Vout迅速回到VSS电平。内置过流保护电路，以防止输出晶体管的电流容量超过限制。
品牌名称: 晶扬电子
商品型号: JY1103-H330QX
商品编号: C3038104
商品封装: DFN-4-EP(1x1)
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

JY1103系列是正电压调节器，通过低电流消耗实现高速、低压差和高精度输出。通过Vref控制温度特性，输出电压在给定温度范围内可保证在±2%以内。它可使用低ESR电容作为输出稳定电容。通过使EN = VSS，可利用内部开关对已充电的ESR电容进行放电，从而使VOUT迅速回到VSS电平。为防止输出晶体管的电流容量过载，内置了过流保护电路。

商品特性

输出电压范围：0.8V~5.0V（以0.05V为步进可选）
工作电压范围：1.6V~6.0V
高精度输出电压：±2%（VOUT = 1.95V~5.0V）/ ±40mV（VOUT = 0.8V~1.9V）
最大输出电流：300mA
压差电压：典型值60mV（VOUT = 3.0V，IOUT = 100mA）
低电流消耗：典型值25μA
高纹波抑制比：1KHz时典型值50dB
低ESR电容：1.0μF陶瓷电容
工作温度范围：-40°C~+85°C
内置过流保护器：限流300mA
小封装：SOT23；SOT23 - 5L；SOT23 - 6L；SOT89 - 3L；DFN 1*1 - 4L
CL高速自动放电
内置开/关电路
无铅且符合RoHS标准

应用领域

电池供电设备
手机
数码/摄像机
便携式游戏机
手持仪器
无线局域网
蓝牙便携式收音机
GSM/GPRS/3G射频收发器

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	137mV@(100mA)
	静态电流(Iq)	25uA
	特性	过流保护
	工作温度	-40℃~+85℃
	输出极性	正极
	输出通道数	1
