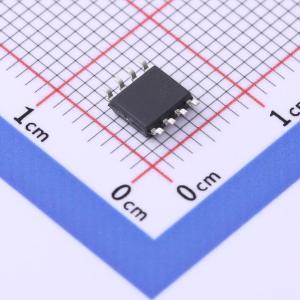

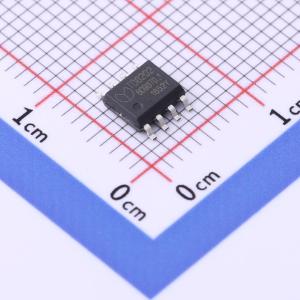

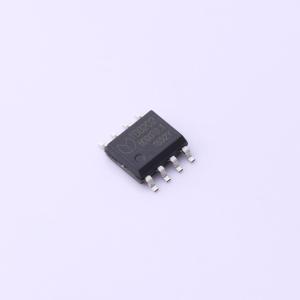

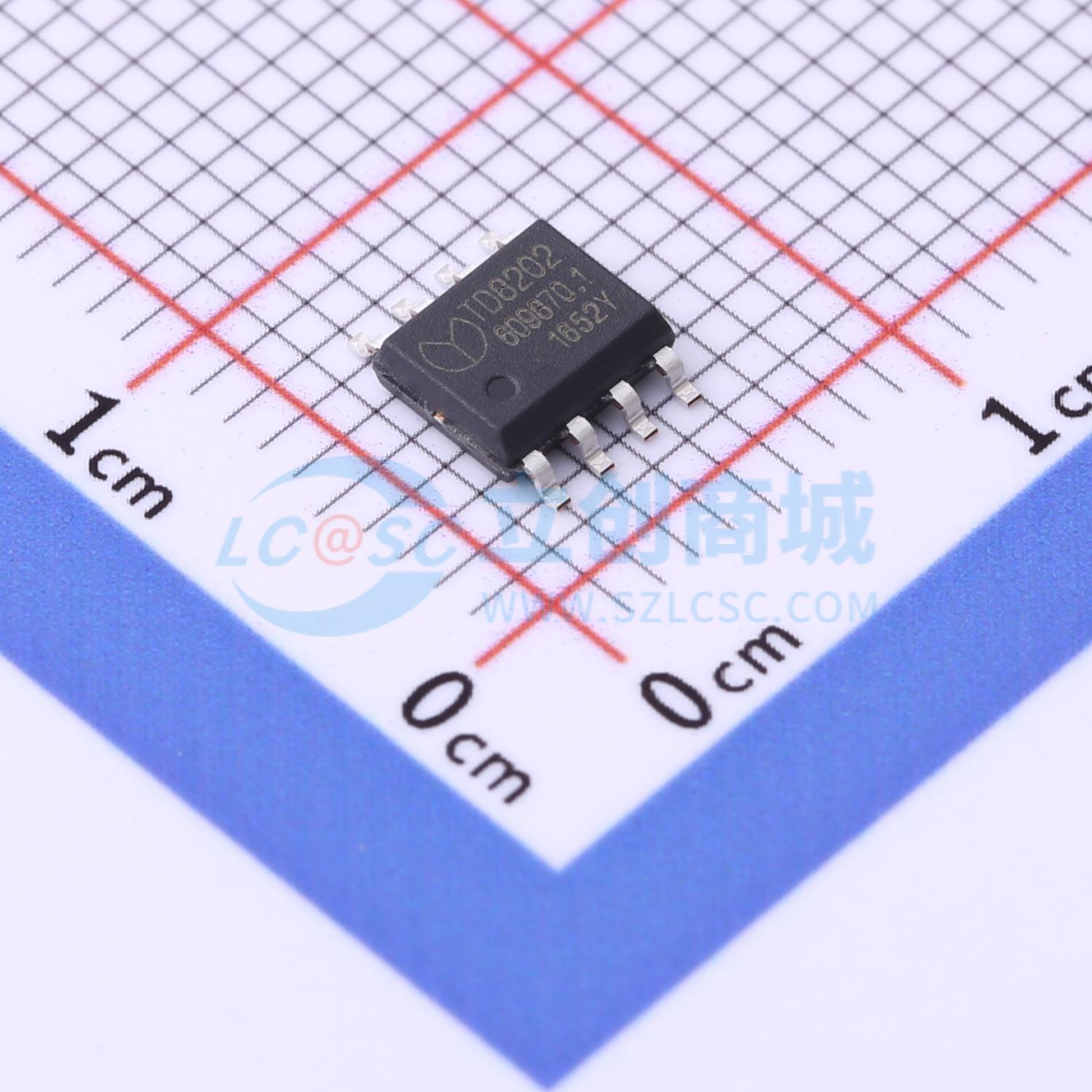

TD8202-S8AX
2A 27V 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8202是一款2A输出电流、4.5V至27V输入电压范围的同步降压转换器。它集成了95 mΩ的高侧和低侧MOSFET开关,具有高达96%的效率,固定340kHz的开关频率,支持可调输出电压,具有软启动功能和多种保护机制。
- 品牌名称
- 晶扬电子
- 商品型号
- TD8202-S8AX
- 商品编号
- C3038117
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~27V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 340kHz | |
| 工作温度 | -20℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD8202是一款单片同步降压调节器。该器件集成了95 mΩ MOSFET，可在4.5V至27V的宽工作输入电压范围内提供2A连续负载电流。电流模式控制提供快速瞬态响应和逐周期电流限制。可调软启动可防止开启时的浪涌电流。
商品特性
- 2A输出电流
- 4.5V至27V宽工作输入范围
- 集成功率MOSFET开关
- 输出可从0.925V调节至0.8Vin
- 高达96%的效率
- 可编程软启动
- 采用低ESR陶瓷输出电容时稳定
- 固定340KHz频率
- 逐周期过流保护
- 短路保护
- 输入欠压锁定，封装SOP - 8L
应用领域
- 分布式电源系统
- 网络系统FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
