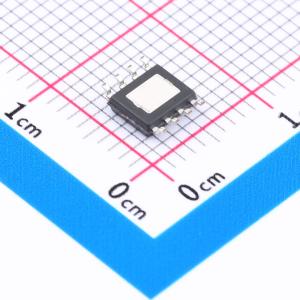

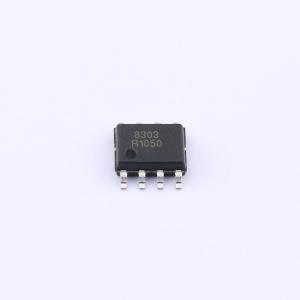

温馨提醒：图片仅供参考，商品以实物为准
TD8303X
30V 3A 同步降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8303X是一款单通道、恒定频率、电流模式降压开关稳压器,适用于30V、3A的应用。它可以在4.5V到30V的输入电压范围内工作,输出电压可低至0.8V,最大负载电流为3A。
- 品牌名称
- 晶扬电子
- 商品型号
- TD8303X
- 商品编号
- C3038118
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 800mV~20V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD8303X是一款单片同步降压稳压器。该器件集成了低导通电阻（Rds(on)）的MOSFET，可在4.5V至30V的宽工作输入电压范围内提供3A的连续负载电流。电流模式控制提供快速瞬态响应和逐周期电流限制。可调软启动功能可防止开机时的浪涌电流，关机模式下电源电流降至3μA以下。它集成了输入欠压保护、过压保护、输出过压保护以及具有15℃迟滞的160℃热保护阈值。 该器件采用ESOP - 8封装，使用最少数量的外部组件即可提供非常紧凑的系统解决方案。 TD8303x是一款用于30V、3A应用的单通道、固定频率、电流模式降压开关稳压器。它可将4.5V至30V的输入电压降至低至0.8V的输出电压，并提供高达3A的负载电流。
商品特性
- 3A连续输出电流
- 4.5V至30V宽工作输入范围
- 集成功率MOSFET开关
- 输出电压可在0.9V至0.9 * Vin之间调节
- 效率高达95%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 固定300KHz开关频率
- 逐周期电流限制
- 输入欠压锁定
- 输入过压保护
- 输出过压保护
- 过温保护
- 散热增强型ESOP - 8封装
应用领域
- 汽车充电器
- 汽车应用
- 液晶电视和显示器
- 机顶盒（STB）
- 台式和笔记本电脑
- 网络系统
