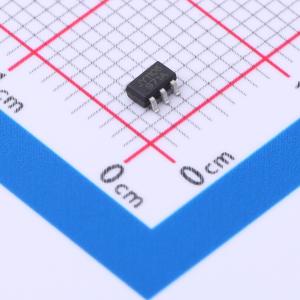

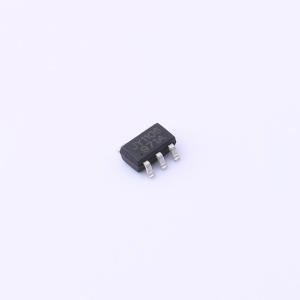

温馨提醒：图片仅供参考，商品以实物为准
JY1106-ADJBX
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压差线性稳压器 (LDO)，输出电流为 600mA。输出电压可以是固定的或可调的，并且在使用 1.0μF 或更高值的陶瓷电容时保持稳定。提供多种保护功能，如过流保护 (OCP)、短路保护 (SCP) 和过温保护 (OTP)，以防止在故障应用条件下损坏。有多种不同的封装和引脚分配。
- 品牌名称
- 晶扬电子
- 商品型号
- JY1106-ADJBX
- 商品编号
- C3038109
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~4.5V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 550mV@(600mA) | |
| 静态电流(Iq) | 100uA | |
| 特性 | 带使能；过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
JY1106是一款输出电流为600mA的低压差线性稳压器（LDO）系列产品。输出电压可以是固定的，也可以是可调的，并且在使用1.0μF或更高容值的陶瓷电容时能保持稳定。 JY1106系列提供了多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），以防止自身在错误的应用条件下受损。 该系列LDO有多种不同的封装和引脚分配。用户可参考本数据手册的订购信息，为其应用选择最合适的LDO。
商品特性
- 工作输入电压：2.2V~5.5V
- 具有固定输出电压（Fixed-VOUT）和可调输出电压（Adj-Vout）选项
- 输出电流高达600mA
- 内置过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
- 封装：SOT223-3L、SOT23-5L、SOP-8L和WDFN2020-6L封装
应用领域
- 便携式电子设备
- 无线应用
- 电池供电设备
