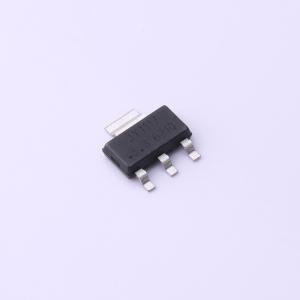

JY1117E33AX

LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JY1117是一款低压差正电压可调或固定模式稳压器，最小输出电流能力为1A。该产品专为低压IC应用（如高速总线端接和低电流3.3V逻辑电源）提供稳定的电源而设计。
品牌名称: 晶扬电子
商品型号: JY1117E33AX
商品编号: C3038113

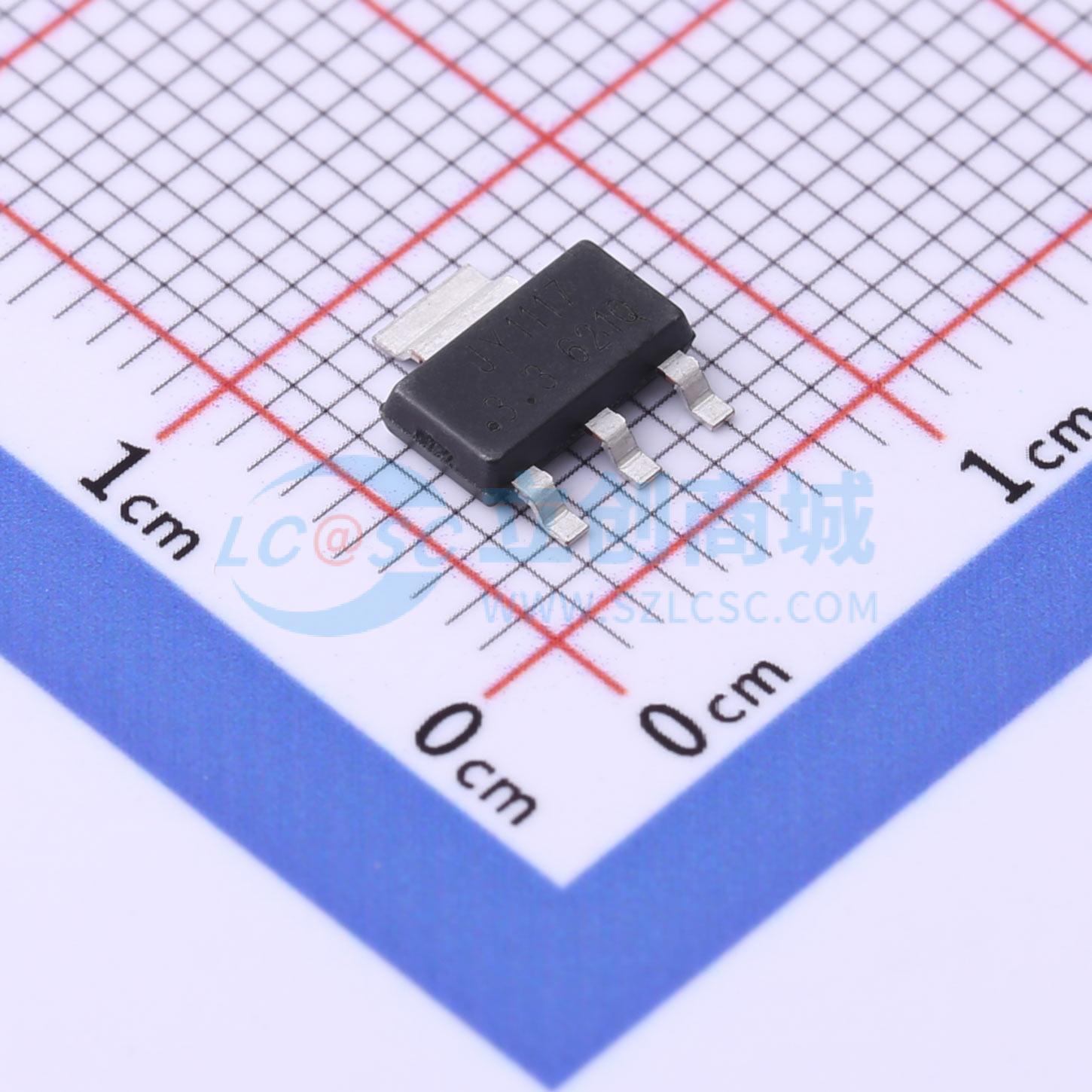

商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

JY1117是一款低压差正电压可调或固定模式稳压器，最小输出电流能力为1A。该产品专为低压IC应用（如高速总线端接和低电流3.3V逻辑电源）提供稳定的电源。JY1117也非常适合其他应用，如VGA显卡。JY1117保证在满载电流下压差低于1.4V，使其非常适合在输入电源电压为±1.4至12V时提供1.25至5.0V的稳定输出。

商品特性

满载电流下最大压差1.4V
快速瞬态响应
输出电流限制
内置热关断功能
良好的噪声抑制能力
可使用MLCC电容
三端可调或固定输出1.2V、1.5V、1.8V、2.5V、3.3V、5.0V
环保（符合RoHS标准）
封装形式：SOT223、TO252和SOT89

应用领域

高速总线端接
低电流3.3V逻辑电源
VGA显卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	70dB@(120Hz)

	属性	参数值
	压差	1.4V@(1A)
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
