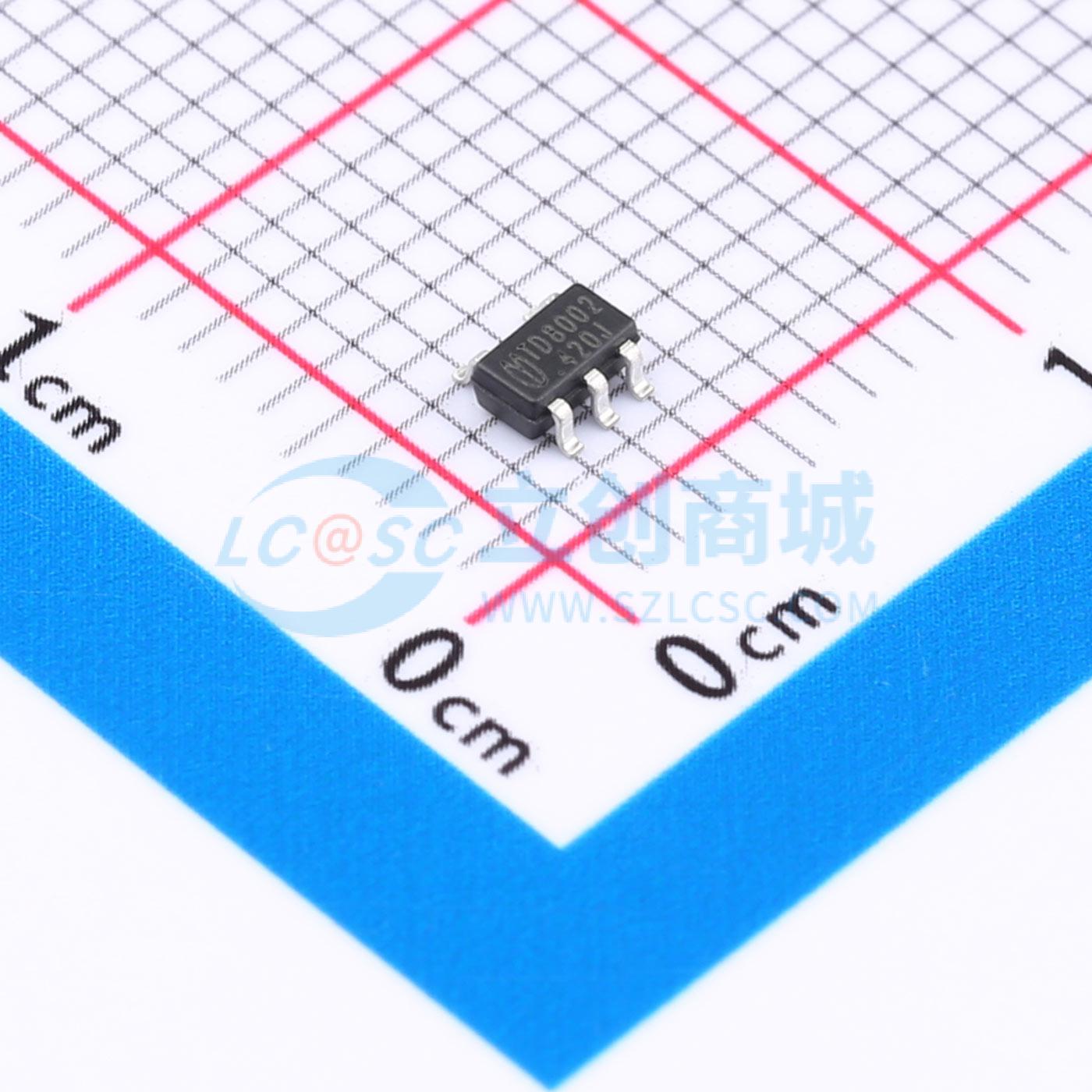

温馨提醒：图片仅供参考，商品以实物为准
TD8002ES5X
高效率1MHz 2A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD8002是一款高效率、高频的同步降压转换器,具有内部同步开关,可提高效率并消除对外部肖特基二极管的需求。其工作输入电压范围为2.5V至5.5V,最大输出电流为2A,开关频率为1MHz。该芯片还具有低dropout特性,适用于便携式系统,延长电池寿命。
- 品牌名称
- 晶扬电子
- 商品型号
- TD8002ES5X
- 商品编号
- C3038115
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD8002是一款高效、内置补偿且具备恒定频率的电流模式降压同步DC/DC转换器。它集成了高端（典型值180mΩ）和低端（典型值100mΩ）功率开关，可提供2A的连续负载电流。该转换器可将2.5V至5.5V的输入电压降至低至0.6V的输出电压。
商品特性
- TD8002是一款高效、高频同步DC-DC降压转换器。
- 100%占空比特性可实现低压差运行，延长便携式系统的电池续航时间。
- 内部同步开关提高了效率，无需外部肖特基二极管。
- 在关断模式下，输入电源电流小于1μA。
- 限流保护和片上热关断功能可防止过载或环境温度异常。
- 内部开关（高端/低端）的低RDS(ON)：180/100mΩ
- 2.5V~5.5V输入电压范围
- 2A输出电流
- 1MHz开关频率可减少外部元件数量
- 内部软启动功能可限制浪涌电流
- 内部补偿功能
- 100%压差运行
- 电源正常指示输出（仅适用于SOT-23-6封装）
- 符合RoHS标准且无卤
- SOT-23-5和SOT-23-6封装
应用领域
- 机顶盒
- 液晶电视
- 平板电脑
- 便携式设备
