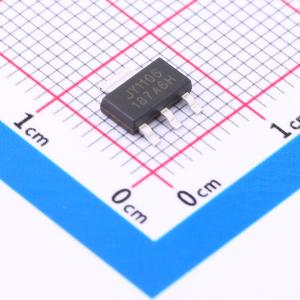

JY1106-180EX
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JY1106是一款输出电流为600mA的低压差线性稳压器（LDO）系列产品。其输出电压可以是固定的，也可以是可调的，并且在搭配1.0μF或更高容值的陶瓷电容时能保持稳定。JY1106系列具备多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），可保护自身免受故障应用条件的影响
- 品牌名称
- 晶扬电子
- 商品型号
- JY1106-180EX
- 商品编号
- C3038110
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.2V@(600mA) | |
| 静态电流(Iq) | 70uA | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
JY1106是一款输出电流为600mA的低压差线性稳压器（LDO）系列产品。输出电压可以是固定的，也可以是可调的，并且在使用1.0μF或更高容值的陶瓷电容时能保持稳定。 JY1106系列提供多种保护功能，如过流保护（OCP）、短路保护（SCP）和过温保护（OTP），以保护自身免受故障应用条件的影响。 该系列LDO有多种不同的封装和引脚分配。
商品特性
- 工作输入电压：2.2V~5.5V
- 具有固定输出电压（Fixed-VOUT）和可调输出电压（Adj-Vout）选项
- 输出电流高达600mA
- 内置过流保护（OCP）、短路保护（SCP）和过温保护（OTP）
- 封装：SOT223-3L、SOT23-5L、SOP-8L和WDFN2020-6L封装
应用领域
- 便携式电子设备
- 无线应用
- 电池供电设备
