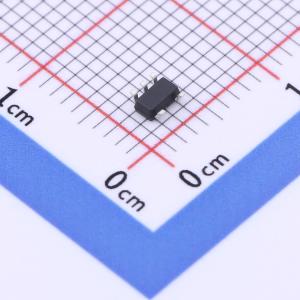

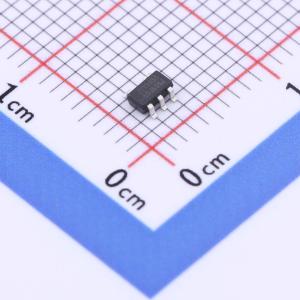

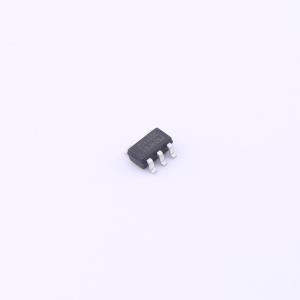

JY1105A-ADJBX
LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JY1105A系列是CMOS正电压线性稳压器，具有低电流消耗、高精度输出、输出高速、低压差以及500mA（最大值）输出的特点。通过采用激光微调技术，可实现高精度输出电压，精度为±1.5%。
- 品牌名称
- 晶扬电子
- 商品型号
- JY1105A-ADJBX
- 商品编号
- C3038106
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 220mV@(300mA) | |
| 静态电流(Iq) | 60uA | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
JY1105A系列是CMOS正电压线性稳压器，具有低电流消耗、高精度输出、输出速度快、低压差以及500mA（最大值）输出的特点。通过采用激光微调技术，可实现±1.5%的高精度输出电压。通过使EN = VSS，可利用内部开关对已充电的输出电容进行放电，从而使Vout迅速回到Vss电平。JY1105A具备热关断和限流功能，可防止器件在最恶劣的工作条件下损坏。输入和输出电容均可使用低ESR电容。
商品特性
- 固定输出电压版本：0.8V ~ 5.0V（以0.05V为步进可选）
- 可调输出电压版本：ADJ参考电压3 = 0.6V ± 1.2%（可用输出电压Vout = 0.8V ~ 5.0V），工作输入电压1.7V ~ 6.0V
- 在+25°C时，高精度输出电压：±1.5%（1.35V ≤ Vout），±20mV（Vout < 1.35V）
- 最大输出电流500mA
- 低压差电压：典型值220mV（输出 = 3.0V，输出电流Iout = 300mA）
- 低静态电流：典型值60μA
- 高纹波抑制比：在1KHz时典型值为75dB
- 低ESR输出电容：1.0μF（1.2V ≤ Vout），3.3μF（Vout < 1.2V）
- 低ESR输入电容：1.0μF
- 工作温度范围：-40°C至+85°C
- 内置过流保护器，限流值：600mA（典型值）
- 内置热关断电路
- 输出电容（COUT）高速自动放电
- 内置开/关电路（EN）
应用领域
- 电池供电设备
- 便携式游戏设备
- 手机
- 手持仪器
- 数码/摄像机
