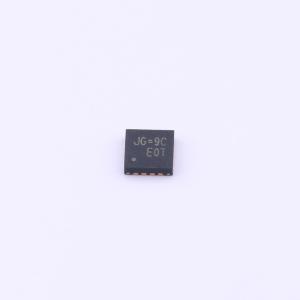

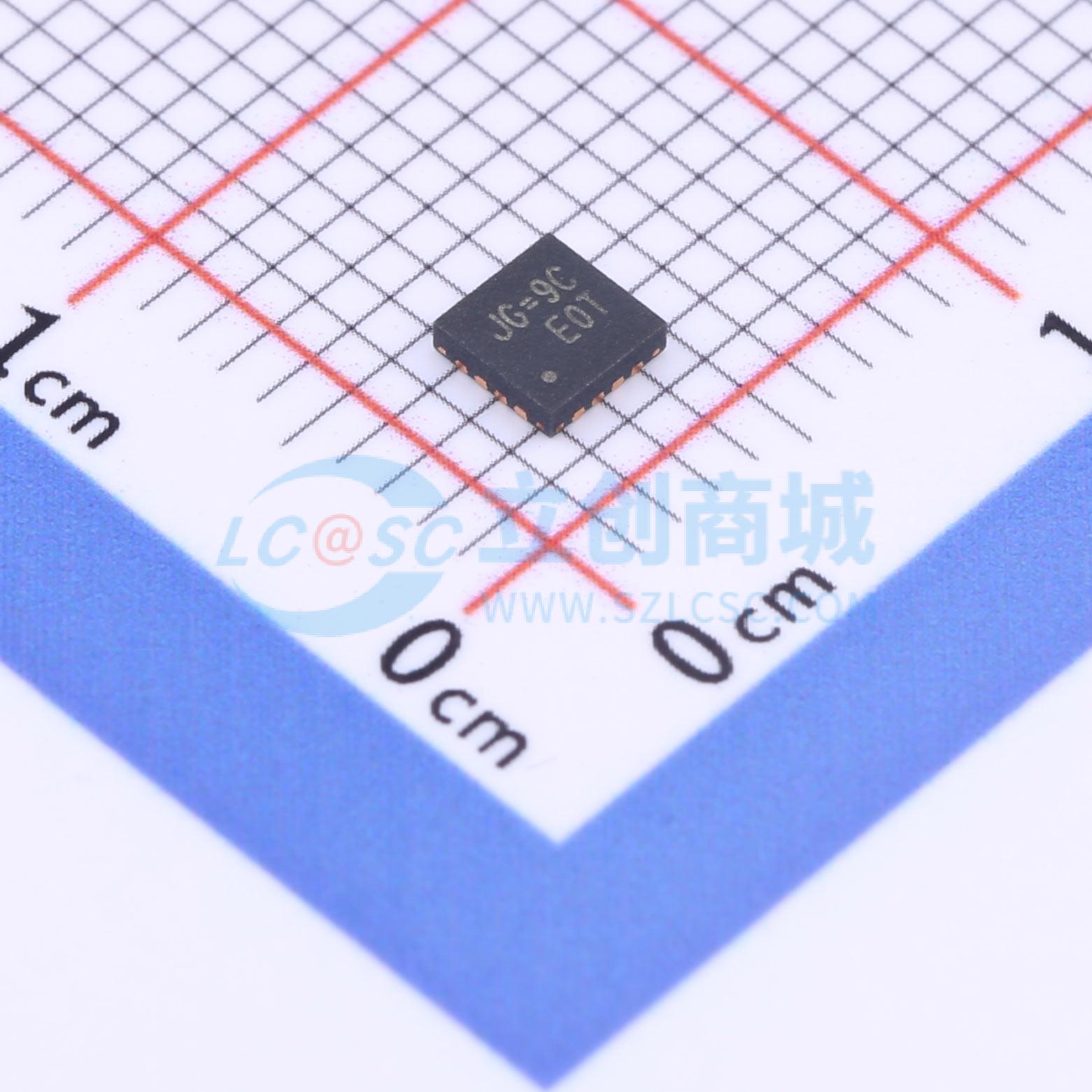

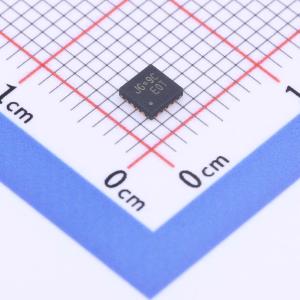

RT9525GQW
带自动电源路径的线性单节锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9525是一款集成式单节锂离子电池充电器，具备自动电源路径管理（APPM）功能，无需外部MOSFET。当电源断开时，RT9525进入睡眠模式。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9525GQW
- 商品编号
- C3034206
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~6V | |
| 最大充电电流 | 1.8A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 195uA |
商品概述
RT9525是一款集成单节锂离子电池充电器，具备自动电源路径管理（APPM）功能，无需外部MOSFET。当电源移除时，RT9525进入睡眠模式。通过控制算法改变充电速率，包括预充电模式、快速充电模式和恒压模式，优化充电任务。RT9525的充电电流也可通过外部电阻进行编程。此外，内部热反馈电路可调节管芯温度，以在所有环境温度下优化充电速率。当充电电流降至快速充电电流（ICHG_FAST）的20%这一终止电流时，充电任务将始终在恒压模式下终止。其他特性包括VIN电源的欠压保护和过压保护。
商品特性
- VIN电源最大额定值为28V
- 可选电源电流限制（0.1A / 0.5A / 1.5A）
- 集成功率MOSFET
- 自动电源路径管理（APPM）
- 可编程充电电流定时器和安全充电定时器
- 欠压保护
- 过压保护
- 电源正常和充电器状态指示
- 通过热反馈优化充电速率
- 16引脚WQFN封装
- 符合RoHS标准且无卤
应用领域
- 数码相机
- 个人数字助理（PDA）和智能手机
- 便携式仪器
