温馨提醒：图片仅供参考，商品以实物为准

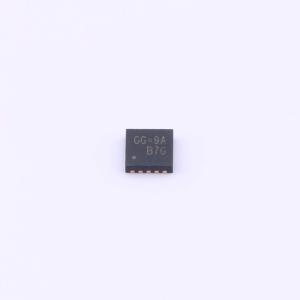

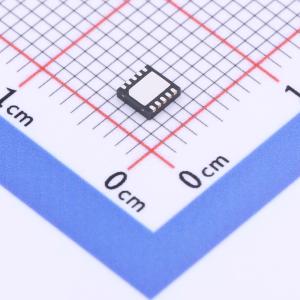

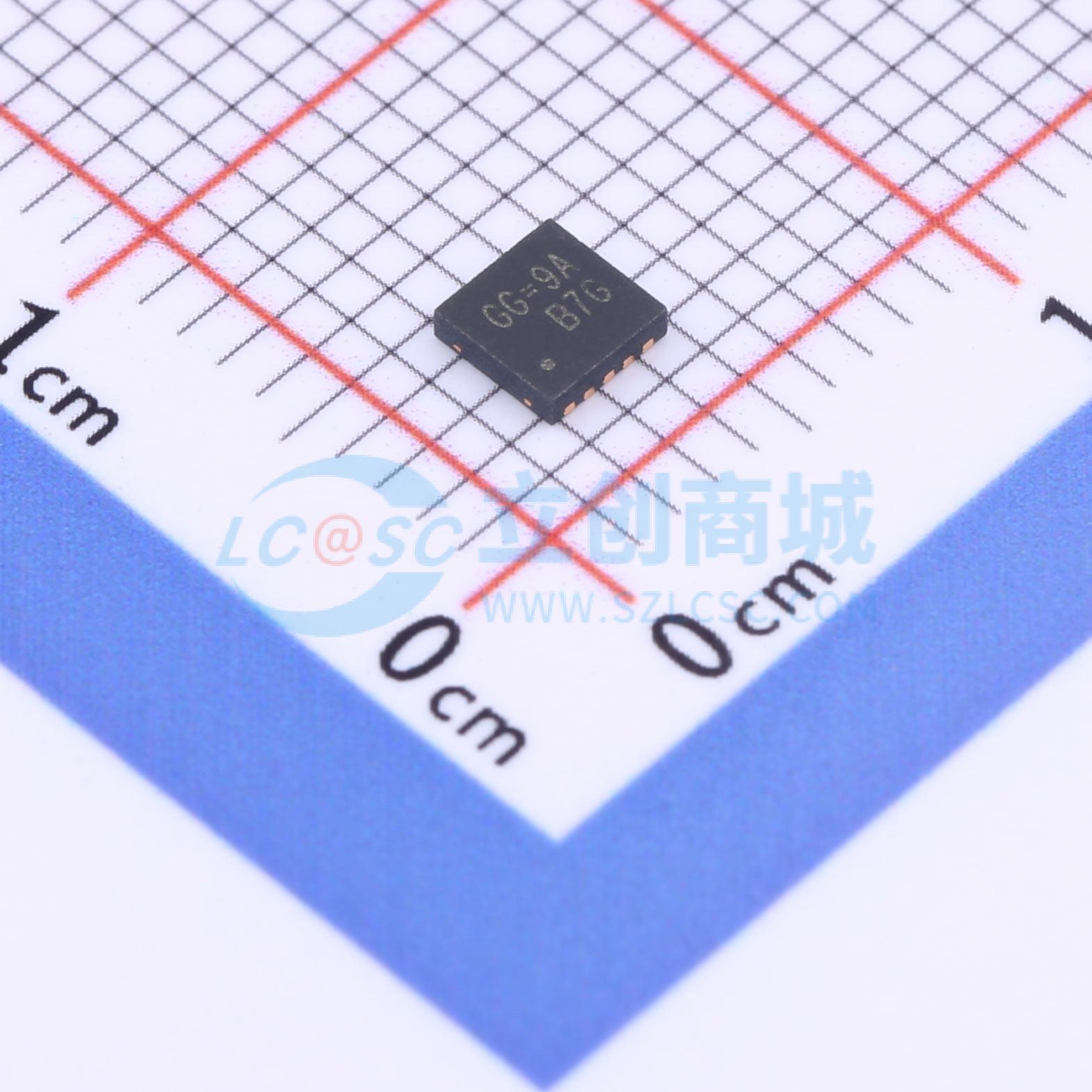

RT8015BGQW
3A, 2MHz, 同步降压转换器
SMT扩展库PCB免费打样
- 描述
- RT8015B是一款高效率的同步降压DC/DC转换器。其输入电压范围为2.6V至5.5V,可提供0.8V至5V的可调输出电压,最大输出电流为3A。内部同步低导通电阻功率开关提高了效率,无需外部肖特基二极管。开关频率可通过外部电阻设置,范围为300kHz至2MHz。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8015BGQW
- 商品编号
- C3034229
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 460uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8015B是一款高效同步降压型DC/DC转换器。其输入电压范围为2.6V至5.5V，可提供0.8V至5V的可调稳压输出电压，同时输出电流高达3A。 内部同步低导通电阻功率开关可提高效率，无需外部肖特基二极管。开关频率由外部电阻设定。100%占空比可实现低压差运行，延长便携式系统的电池使用寿命。采用外部补偿的电流模式操作可在广泛的负载和输出电容范围内优化瞬态响应。 RT8015B工作在强制连续PWM模式，可将纹波电压降至最低，并减少噪声和射频干扰。 低压差运行时的100%占空比可进一步延长电池使用寿命。 RT8015B提供WDFN - 10L 3x3和SOP8（外露焊盘）封装。
商品特性
- 高效率：高达95%
- 低RDS(ON)内部开关：110mΩ
- 可编程频率：300kHz至2MHz
- 无需肖特基二极管
- 0.8V参考电压可实现低输出电压
- 强制连续模式操作
- 低压差运行：100%占空比
- 电源正常输出电压指示
- 符合RoHS标准且无卤素
应用领域
- 便携式仪器
- 电池供电设备
- 笔记本电脑
- 分布式电源系统
- IP电话
- 数码相机
