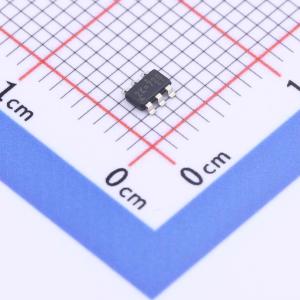

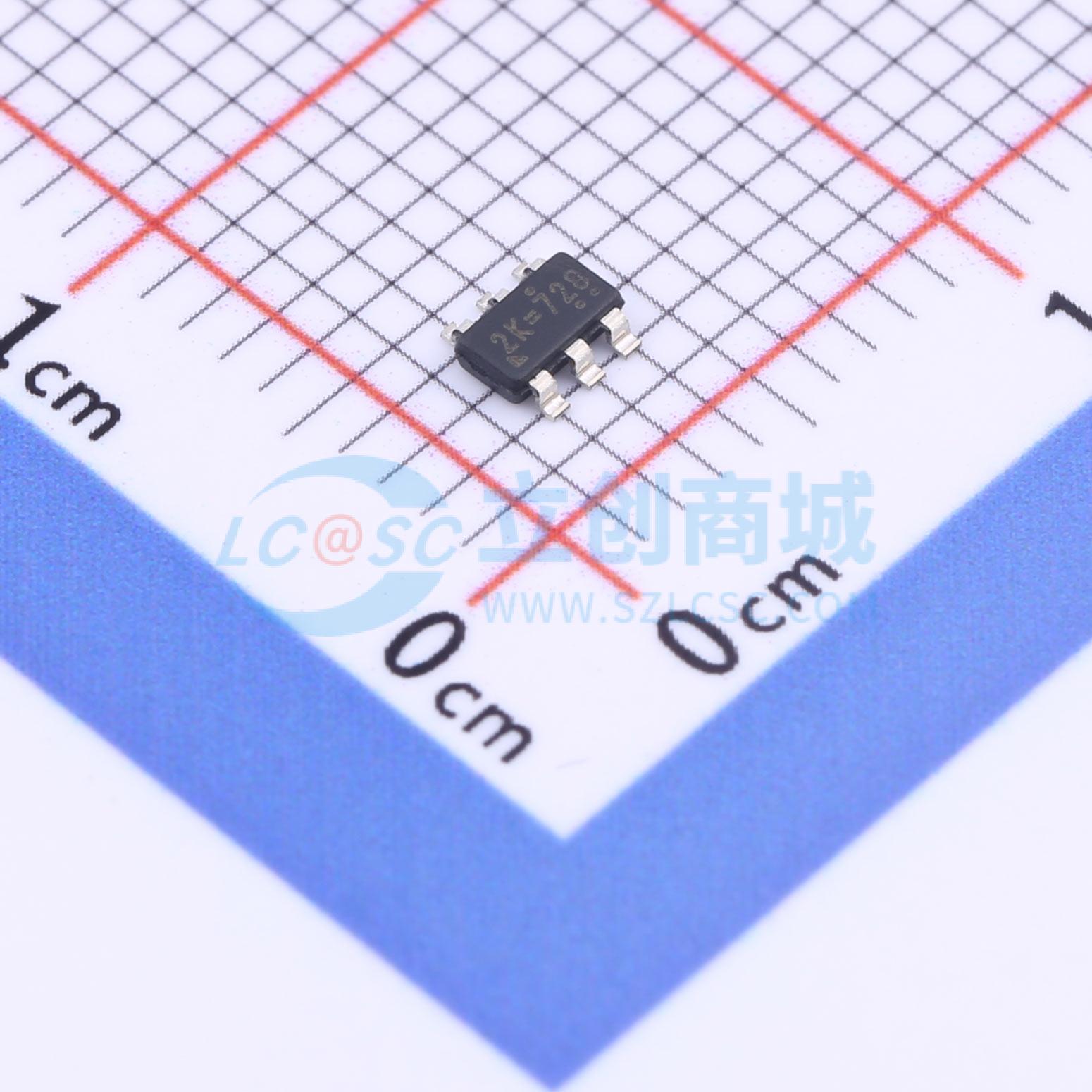

RT6257AHGJ6F

高效率同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6257A/B是一款高性能的同步降压DC-DC转换器,输入电压范围为4.5V至18V,最大输出电流为6A,开关频率为500kHz,采用ACOT控制架构,具有快速瞬态响应和低输出纹波特性。集成低Rds(on)功率MOSFET、准确的0.6V参考电压和自举电路,提供非常紧凑的解决方案。
品牌名称: RICHTEK(立锜)
商品型号: RT6257AHGJ6F
商品编号: C3034230
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

RT6257A/B是一款高性能同步降压DC-DC转换器，可在4.5V至18V的输入电源下提供高达6A的输出电流。该器件集成了低RDS(ON)功率MOSFET、精确的0.6V基准电压源和自举电路的集成二极管，提供了非常紧凑的解决方案。 RT6257A/B采用先进恒定导通时间（ACOTTM）控制架构，可实现超快速瞬态响应，并进一步减少外部元件数量。在稳态下，ACOTTM在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作，使EMI滤波器设计更加容易。该器件提供独立的使能控制输入引脚，便于进行顺序控制。为了控制启动期间的浪涌电流，器件提供了固定的1.5ms软启动功能。该器件还集成了全面的保护功能，包括逐周期电流限制控制、欠压保护（UVP）、输入欠压锁定（UVLO）和过温保护（OTP）。 RT6257A/B采用TSOT-23-6 (FC)封装。

商品特性

4.5V至18V输入电压范围
6A输出电流
恒定导通时间模式，实现快速瞬态响应
低输出纹波，允许使用陶瓷输出电容
500kHz开关频率
高效内部功率MOSFET开关，针对低占空比应用进行优化
集成30mΩ/20mΩ MOSFET
输出电压可在0.6V至5V之间调节
内部软启动（典型值1.5ms）
内置欠压保护（UVP）/过温保护（OTP）
输入欠压锁定
TSOT23-6 (FC)封装

应用领域

机顶盒
便携式电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~5V
	输出电流	6A
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	115uA
	开关管(内置/外置)	内置
	输出类型	可调
