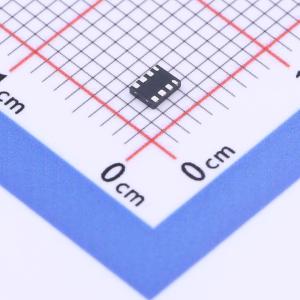

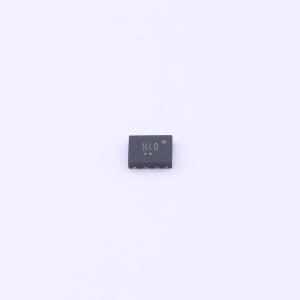

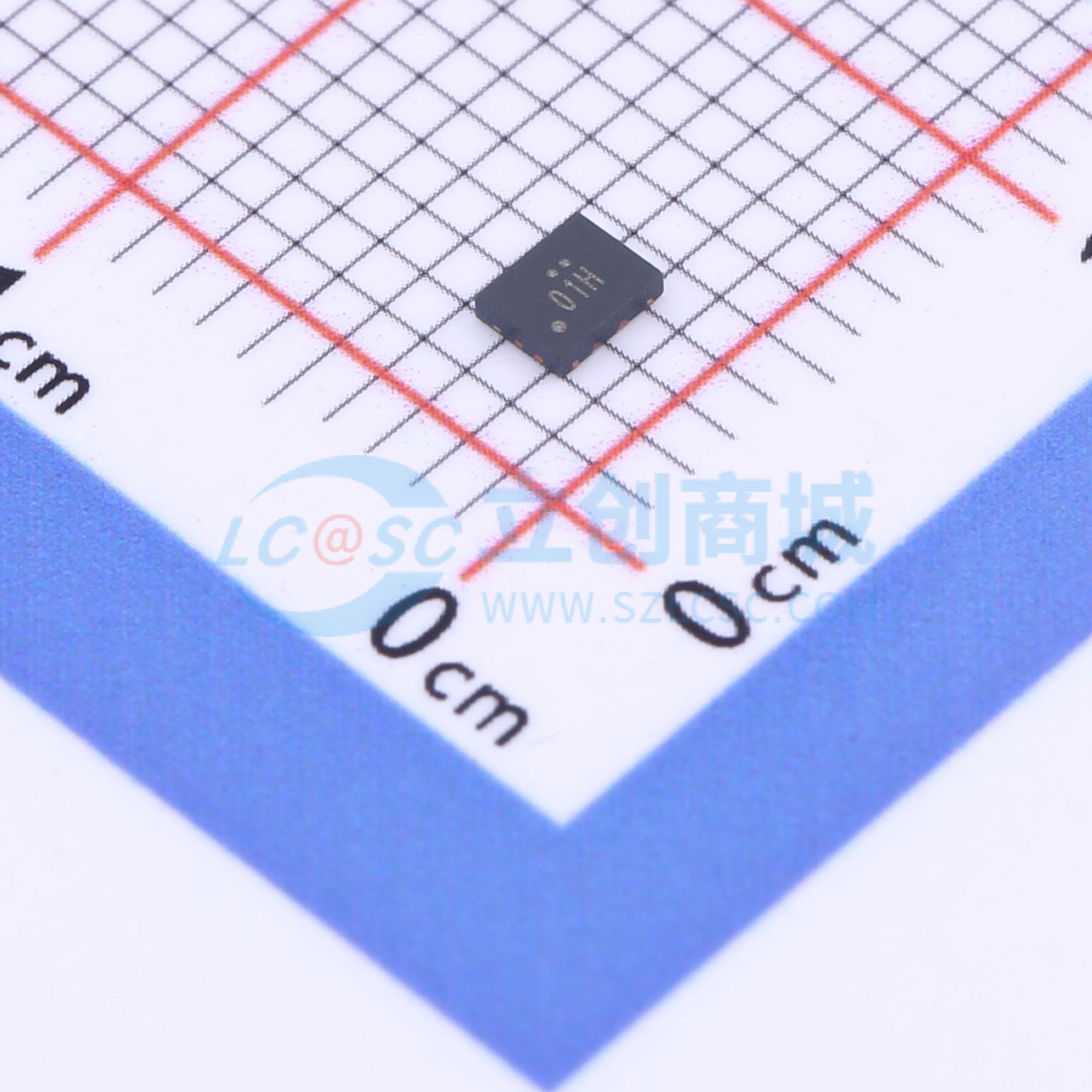

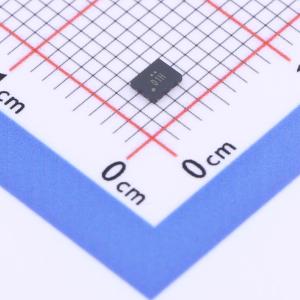

RT5789AGQUF

6A降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT5789A/B 是一款6A降压型DC-DC转换器,具有内置18mΩ/16mΩ低导通电阻的MOSFET,输入电压范围为2.5V至6V,输出电压范围为0.6V至6V。采用先进的恒定导通时间控制架构,提供超快瞬态响应和最小外部组件数量。
品牌名称: RICHTEK(立锜)
商品型号: RT5789AGQUF
商品编号: C3034219
商品封装: UDFN-8(2x2.5)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

RT5789A/B是一款简单易用的6A同步降压DC-DC转换器，输入电源电压范围为2.5V至6V。该器件内置精确的0.6V（±1.5%）参考电压，可在100%占空比下作为极低压差稳压器工作。RT5789A/B集成了低RDS(ON)功率MOSFET，以实现高效率，提供TSOT-23-8 (FC)封装和UDFN-8L 2.5x2(FC)封装。 RT5789A/B采用先进恒定导通时间（ACOT*）控制架构，使用少量外部元件即可实现超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT5789A/B设计为以1.5MHz固定频率运行。RT5789A在轻载时自动进入省电模式（PSM）运行，以保持高效率。RT5789B在整个负载范围内以强制PWM模式运行，有助于满足严格的电压调节精度要求。 RT5789A/B对两个FET的电流进行检测，以实现可靠的过流保护。它可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。独立的使能控制输入和电源正常指示提供灵活的系统电源时序控制，内置软启动功能可防止启动期间的浪涌电流。该器件还包括输入欠压锁定、输出欠压保护和过温保护（热关断），以确保在所有工作条件下安全平稳运行。

商品特性

内置18mΩ/16mΩ低RDS(ON)功率FET的6A转换器
输入电源电压范围：2.5V至6V
输出电压范围：0.6V至6V
最高可在100%占空比下工作
先进恒定导通时间（ACOT*）控制
超快瞬态响应
无需外部补偿
针对低ESR陶瓷输出电容进行优化
0.6V ±1.5%高精度反馈参考电压
35μA工作静态电流（RT5789A）
两个FET均具备可靠的过流保护
可选工作模式：省电模式（PSM）（RT5789A）；强制PWM模式（RT5789B）
固定开关频率：1.5MHz
预偏置输出的单调启动
独立使能控制输入
电源正常指示
内置内部固定软启动（典型值1.5ms）
100%占空比模式
内部输出放电
输入欠压锁定（UVLO）
带打嗝模式的输出欠压保护（UVP）
过温保护
提供TSOT-23-8 (FC)封装和UDFN-8L 2.5x2 (FC)封装

应用领域

WLAN ASIC电源/存储（SSD和HDD）
手机和手持设备
机顶盒、电缆调制解调器和xDSL平台
通用POL低压降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	6A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
