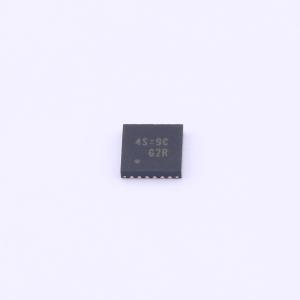

RT9466GQW

5A单节锂离子开关电池充电器，具备电源路径管理和USB-OTG升压模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款适用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步PWM控制器、功率MOSFET、输入电流感应和调节、高精度电压调节以及充电终止功能。充电电流通过集成的感应电阻进行调节，还支持USB On-The-Go (OTG)。使用控制算法为不同模式（包括预充电模式、快速充电模式（恒压和恒流））改变充电速率来优化充电任务。关键充电参数可通过I²C接口编程。当电池电压低于内部充电阈值时，将恢复充电周期；如果移除输入电源，可自动进入睡眠模式。其他特性包括欠压保护、过压保护、热调节和反向泄漏保护。采用WQFN-24L 4x4封装。
品牌名称: RICHTEK(立锜)
商品型号: RT9466GQW
商品编号: C3034220
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

RT9466是一款适用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步PWM控制器、功率MOSFET、输入电流感应与调节、高精度电压调节以及充电终止功能。充电电流通过集成的感应电阻进行调节。RT9466还具备USB即插即用（OTG）支持功能。 RT9466采用控制算法，针对不同模式（包括预充电模式、快速充电模式（恒压和恒流））改变充电速率，从而优化充电任务。关键充电参数可通过I²C接口进行编程设置。只要电池电压降至内部再充电阈值以下，RT9466就会恢复充电周期；若移除输入电源，它可自动进入睡眠模式。其他特性包括欠压保护、过压保护、热调节和反向漏电保护。 RT9466采用WQFN - 24L 4x4封装。

商品特性

高效5A、1.5MHz开关充电器，配备输出电感DFE252012F（TOKO）
充电电流ICHG = 2A时，充电效率达90.25%
充电电流ICHG = 3A时，充电效率达88.86%
充电电流ICHG = 5A时，充电效率达84.2%
同步1.5MHz/0.75MHz固定频率PWM控制器，占空比高达95%
通过BATFET控制实现电源路径管理
支持高压输入（9V/12V）
支持高压输入适配器（Pump Express 1.0/2.0）
支持从充电器输出到电池端子的IR补偿功能
优化输入供电能力，防止过载
通过以下方式进行AICR电流限制设置
通过ILIM引脚设置电流限制
平均输入电流限制测量
具备运输模式，可减少电池漏电
通过QON引脚唤醒系统、退出运输模式并重置系统
自动充电
平均输入电流调节（AICR）：以50mA为步进，从0.1A到3.25A
充电电流调节精度：±7%
充电电压调节精度：±1%（0至85°C）
全面的系统保护
热调节以降低电流并实现过温保护
输入过压保护
输入劣质适配器保护
电池过压保护
支持对以下参数进行ADC转换
VBUS、VBAT、VSYS、REGN、TS_BAT、IBUS、IBAT、TEMP_JC
INT输出，用于通过I2C与主机通信（看门狗/轮询功能）

应用领域

移动电话
个人信息设备
平板电脑、移动电源
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~14V
	最大充电电流	5A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+85℃
	电池温度检测	支持
	接口类型	I2C
