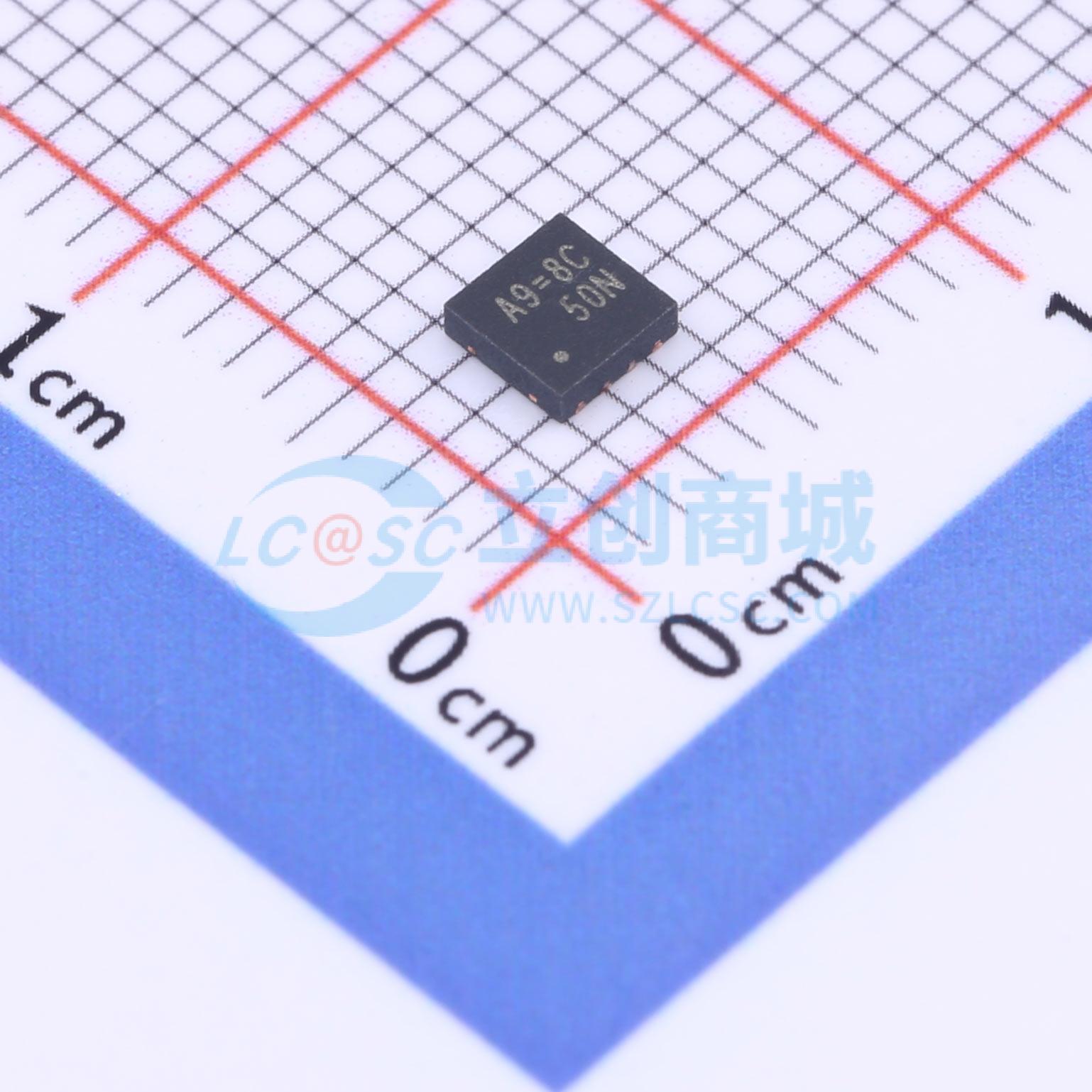

RT9186AGQV

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RICHTEK(立锜)
商品型号: RT9186AGQV
商品编号: C3034216
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

RT9186A是一款低压差线性稳压器，可提供高达500mA的负载电流，压差为160mV。它专为便携式和智能手持设备应用而设计。 RT9186A的工作电源电压范围为2.5V至5.5V。内部P沟道MOSFET传输晶体管使稳压器能以190μA的低静态电流工作。其预设输出电压版本涵盖了最常用的值，包括1.8V/2.5V/3.3V。对于预设值以外的输出电压，也可通过ADJ引脚进行调节。关机模式仅需0.1μA电流，一个使能引脚即可控制输出的开启和关闭。RT9186A具备电源正常（PGOOD）功能。

商品特性

2.5V至5.5V宽输入电压范围
保证500mA输出电流
500mA时160mV低压差
1.8V/2.5V/3.3V预设输出电压版本，可调范围为0.8V至4.5V
电源正常输出
低至190μA接地引脚电流
0.1μA关机电流
热保护和过流保护
符合RoHS标准且100%无铅（Pb）

应用领域

笔记本电脑
个人数字助理（PDA）/智能手持设备（SHD）
PCMCIA/ Cardbus卡产品
移动电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~4.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	220mV@(500mA)
	静态电流(Iq)	250uA
	特性	PG脚；过热保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
