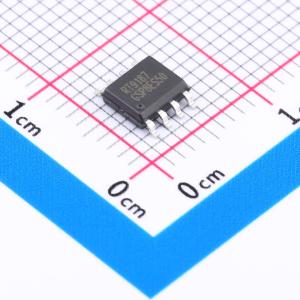

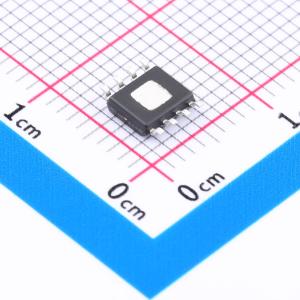

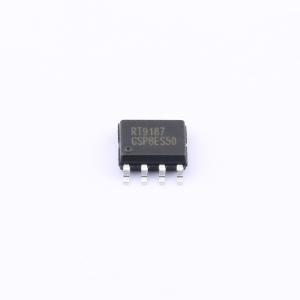

RT9187GSP

1A超低压差、超快速CMOS低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能的1A LDO稳压器，具有极高的电源抑制比和超低的压降。适用于对性能和空间有要求的便携式RF和无线应用。还设有降噪引脚，可进一步降低输出噪声。在压降情况下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低ESR陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下功耗小于0.1μA，开启时间小于40μs。其他特点包括超低压降、高输出精度、限流保护和高纹波抑制比。提供VDFN-8L 3x3和SOP-8（外露焊盘）封装。
品牌名称: RICHTEK(立锜)
商品型号: RT9187GSP
商品编号: C3034215
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

RT9187是一款高性能的1A低压差线性稳压器（LDO），具备极高的电源抑制比（PSRR）和超低的压差。非常适合对性能和空间要求苛刻的便携式射频（RF）和无线应用。它还设有降噪引脚，可进一步降低输出噪声。在压差状态下，稳压器的接地电流仅略有增加，从而进一步延长电池续航时间。RT9187还能与低等效串联电阻（ESR）的陶瓷电容配合使用，减少电源应用所需的电路板空间，这对于手持无线设备至关重要。 RT9187在关断模式下的功耗低于0.1μA，开启时间小于40μs。其他特性包括超低的压差、高输出精度、限流保护和高纹波抑制比。提供VDFN - 8L 3×3和SOP - 8（外露焊盘）封装。

商品特性

适用于射频应用的超低噪声
线路/负载瞬态的超快速响应
快速启动（典型值40μs）
关断时待机电流<0.1μA
低压差：1A时为240mV
宽工作电压范围：2.5V至5.5V
TTL逻辑控制的关断输入
限流保护
热关断保护
仅需2.2μF输出电容即可确保稳定
高电源抑制比
符合RoHS标准且100%无铅

应用领域

CDMA/GSM手机
电池供电设备
笔记本电脑、掌上电脑、笔记本计算机
手持仪器
Mini PCI和PCI - Express卡
PCMCIA及新型卡
便携式信息设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~4.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	360mV@(1A)
	静态电流(Iq)	500uA
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
